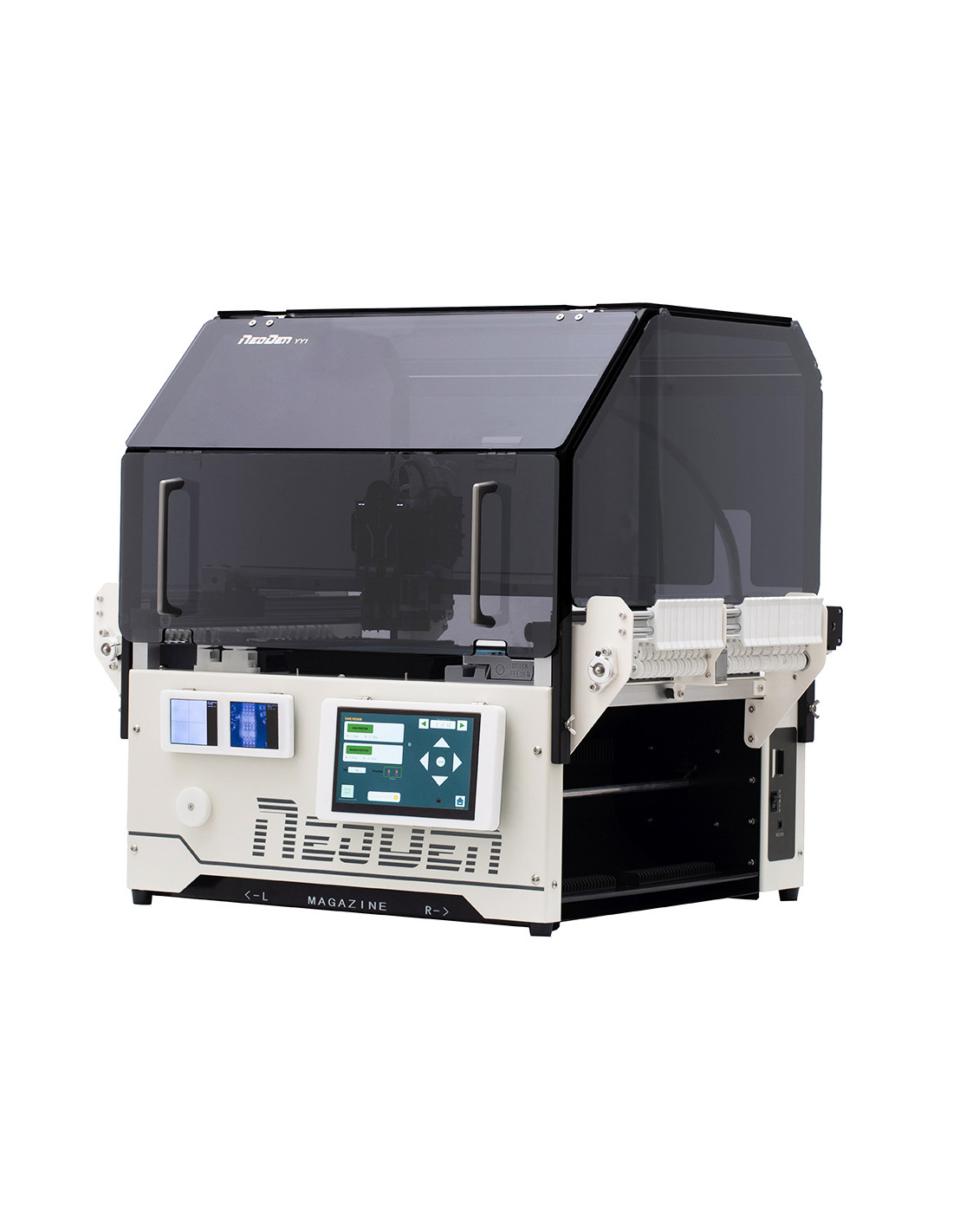

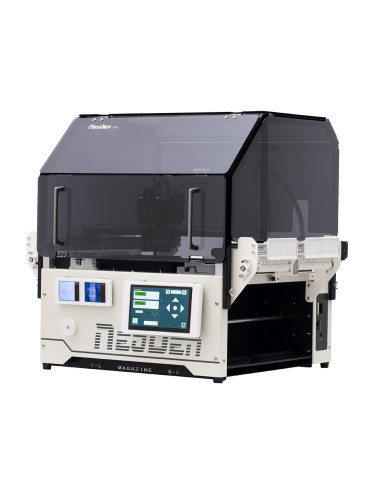

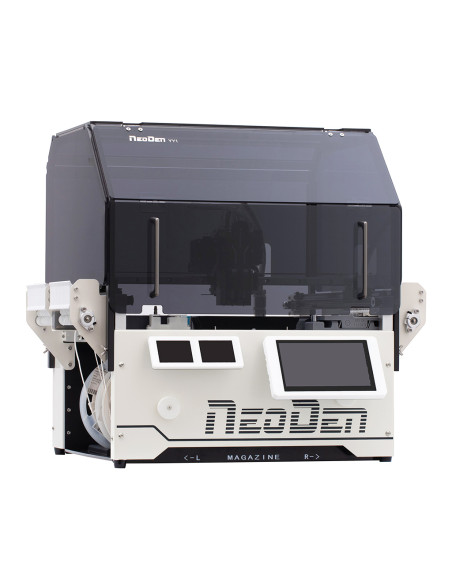

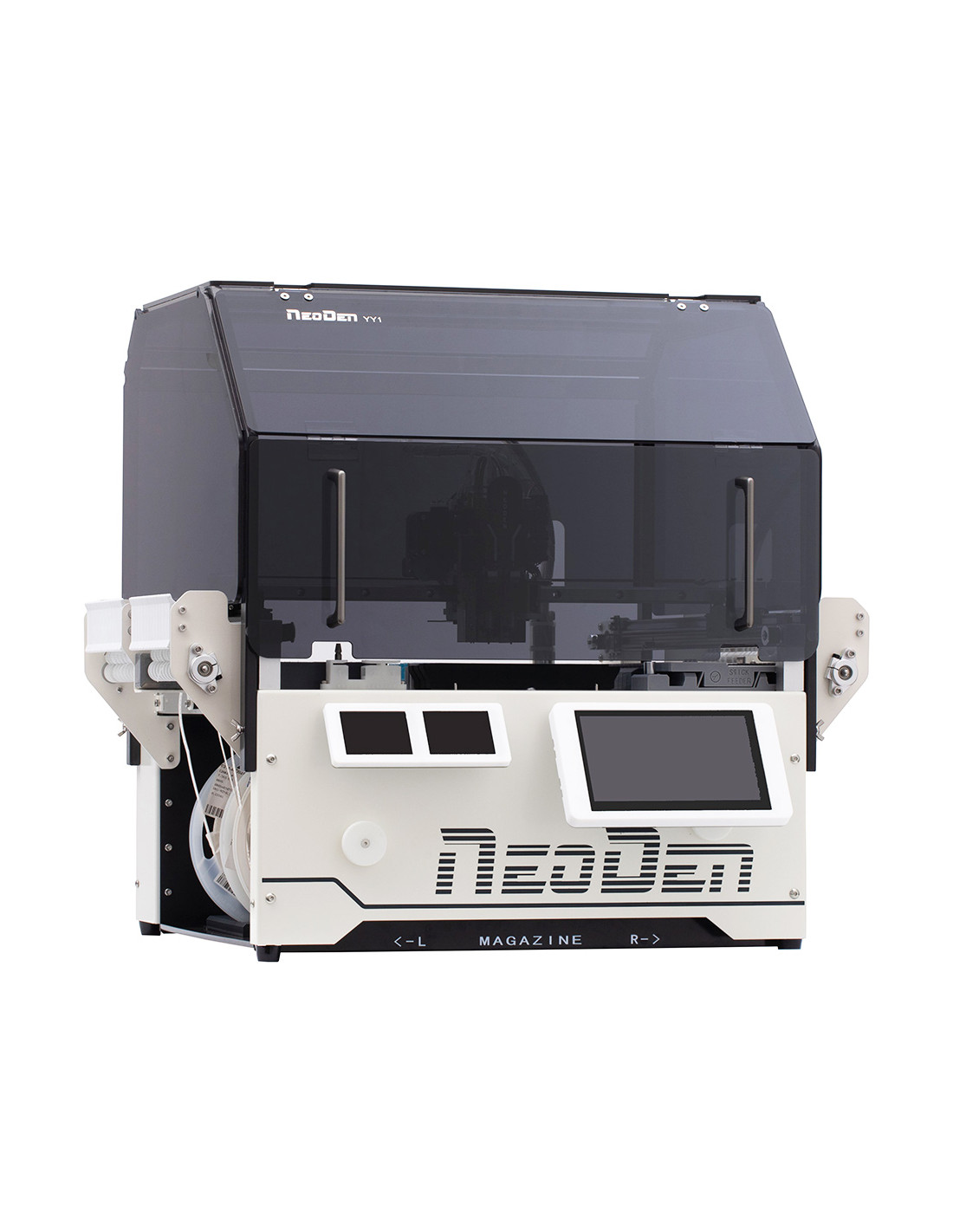

NEODEN-YY1
NeoDen
SKLADEM méně než 5 ks
92 999,00 Kč
bez DPH
112 528,79 Kč vč. DPH

Vlastnosti produktu
Napájecí napětí:
230 V
Rozměry:
643(D)x530(H)x601(V)mm
Maximální velikost PCB:
220 x 300 mm

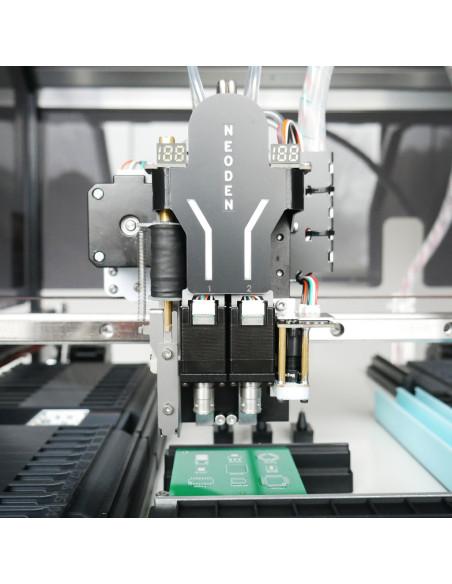

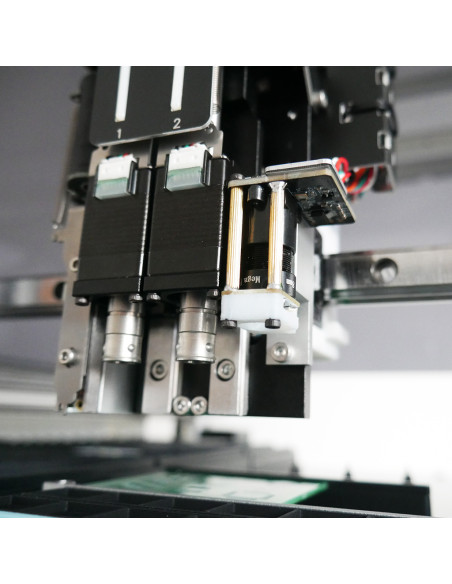

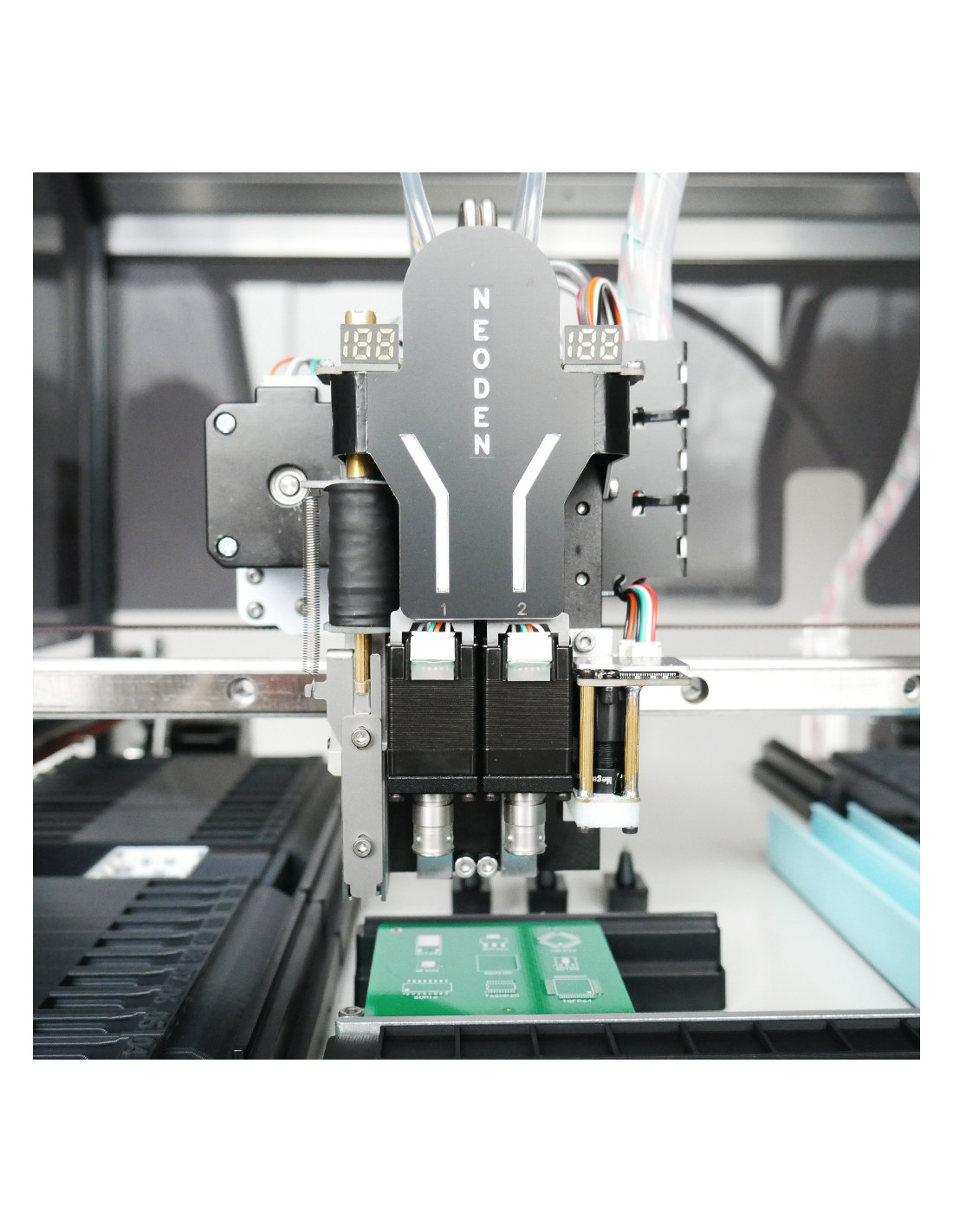

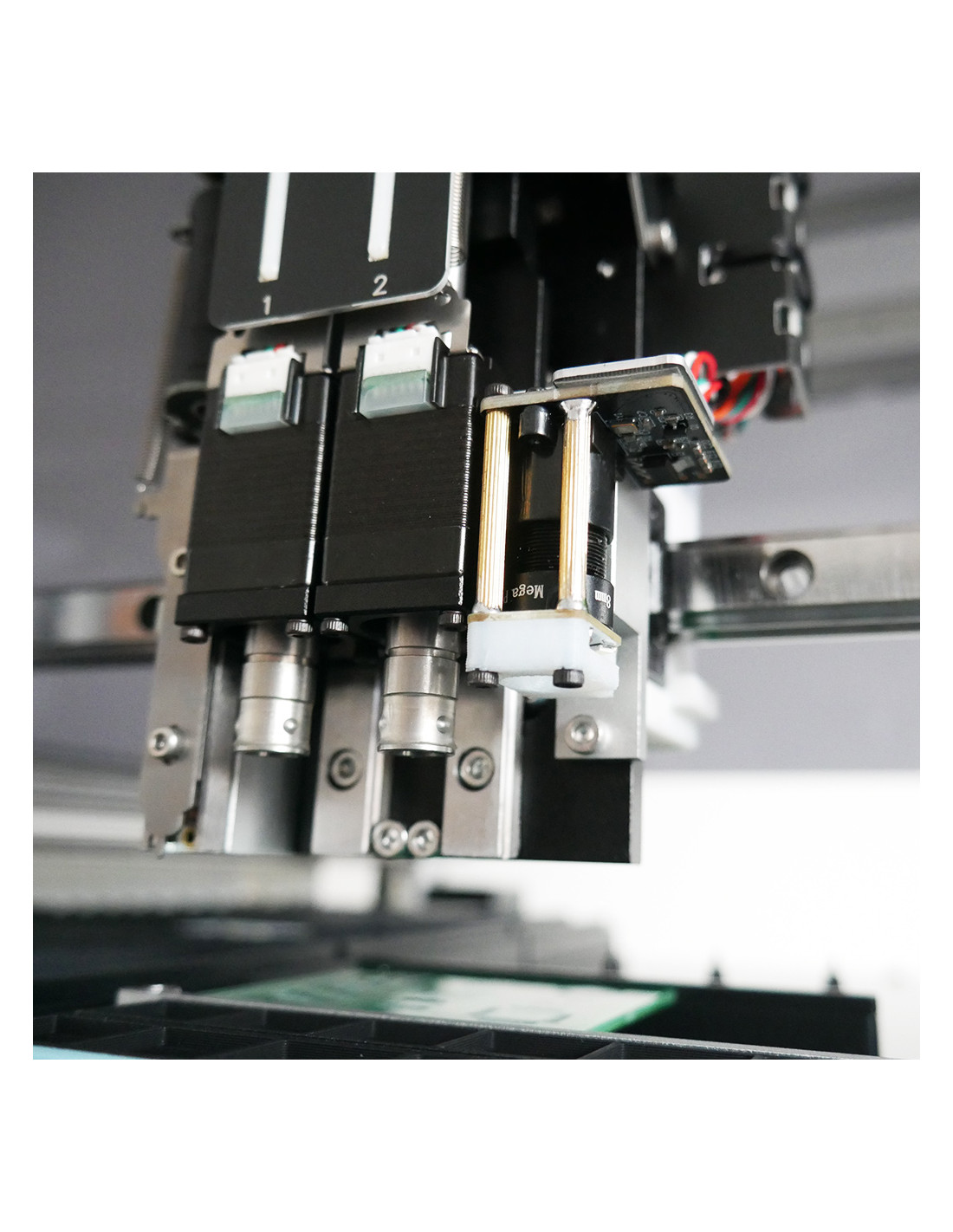

Počet osazovacích hlav:
2
Max. počet podavačů:
41x 8mm, 6x 12 mm, 3x 16 mm, 4x tyče
Centrování:
Optické - kamera
Typy podavačů:
Páskové, tyčové, volně sypané, ustřižené pásky, TRAY
Stlačený vzduch:
Vlastní vývěva
Osazovací rychlost:
4000 souč./h
Reálná osazovací rychlost:
2000 souč./h
Přesnost osazení:
0.02 mm
Maximální výška součástky:
12 mm
Velikosti součástek:
0201 až 18 x 18 mm
Operační systém:
Vlastní operační systém
Programování:
Manuální a export dat

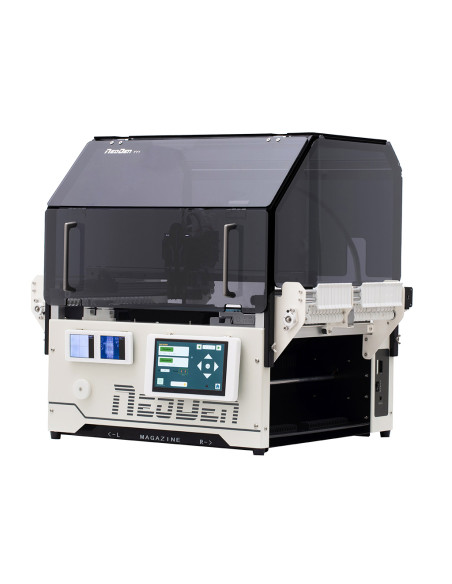

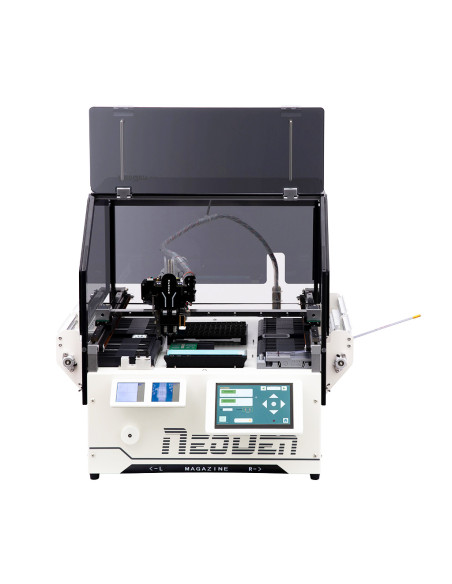

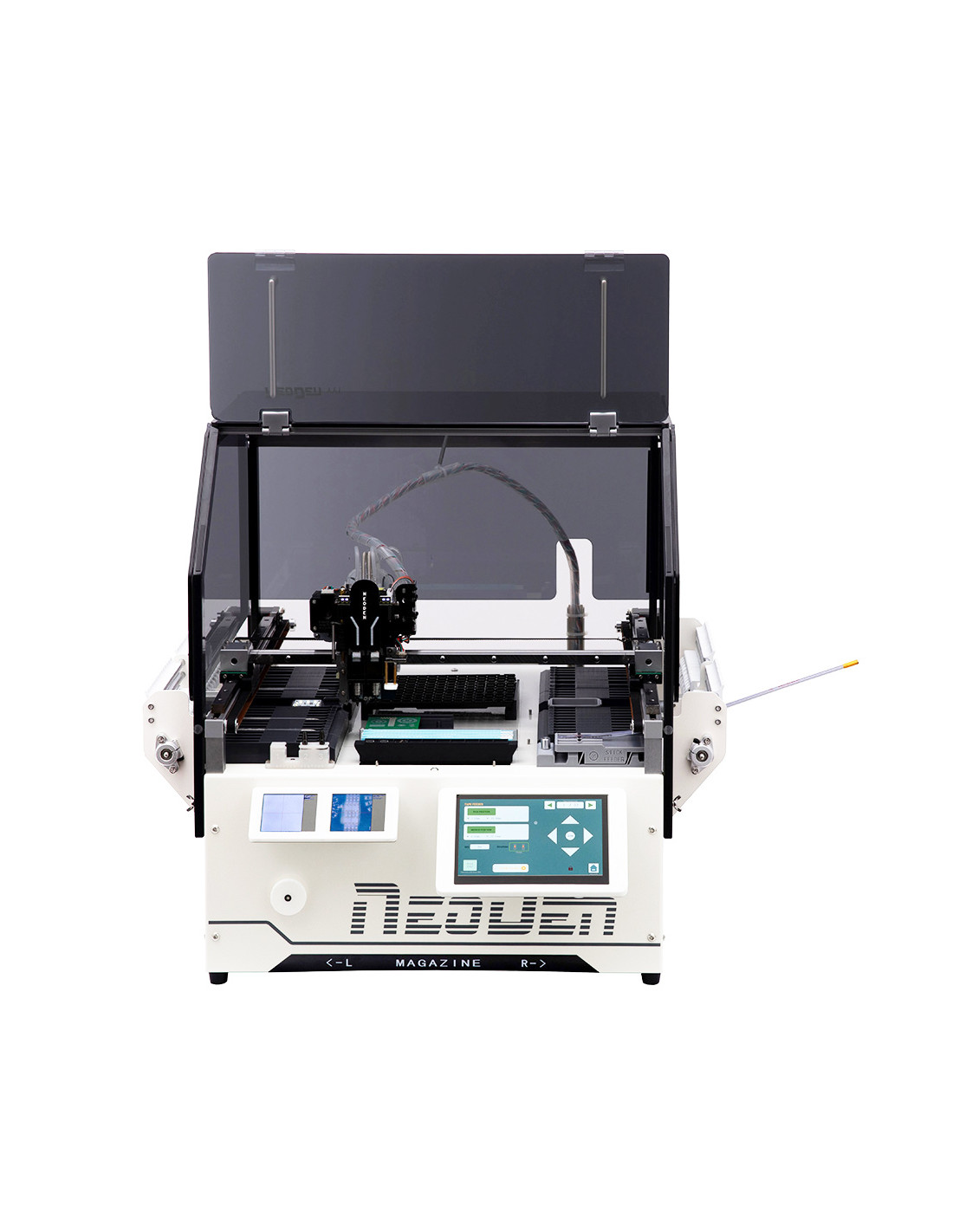

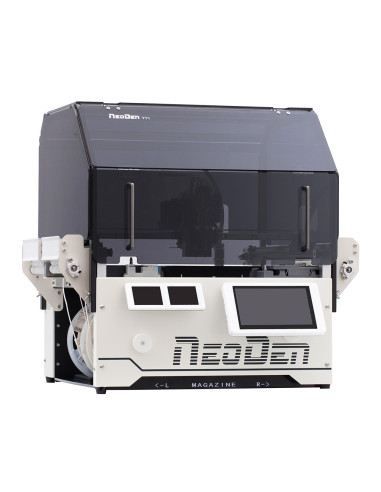

NeoDen YY1 je vstupním strojem do světa automatického osazování SMD součástek. Malý a cenově dostupný osazovací automat určený pro firmy, výzkumná centra, vývojové laboratoře, střední nebo vysoké školy elektrotechnického zaměření.

NeoDen YY1 je jediným Pick&Place strojem na trhu, který ve své třídě poskytuje rychlou návratnost počáteční investice. Zvládnou ho ovládat i méně zkušení uživatelé, čímž jsou minimalizovány potřeby zdlouhavých školení.

Jednou z klíčových vlastností je nabírání, centrování a osazování volně sypaných součástek.
Centrování veškerých součástek je optické přes spodní kameru. Vrchní kamera slouží pro přesné pozicování a zaměřování značek.

Osazovací automat je dodáván včetně kompletního příslušenství pro okamžitý provoz. Ojedinělé jsou jeho malé rozměry, pro jeho umístění stačí prostor 65 x 53 x 60cm. Váží pouhých 35,5 kg. Přesto se vyznačuje vysoce stabilním, přesným a nízkonákladovým provozem.

KLÍČOVÉ VLASTNOSTI:
• Nízká cena a rychlá návratnost investice
• Malé rozměry – stolní zařízení
• Připraveno k okamžitému provozu (READY-TO-USE)

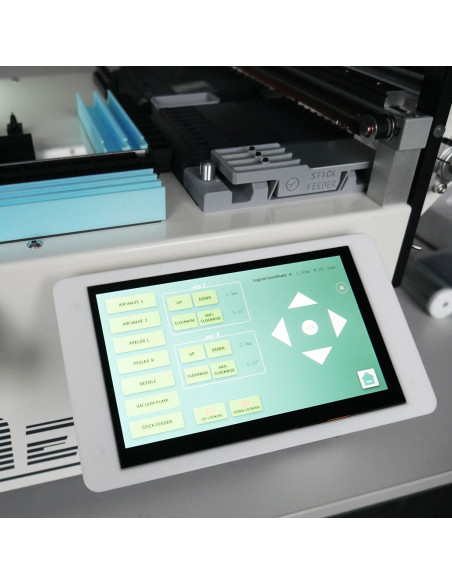

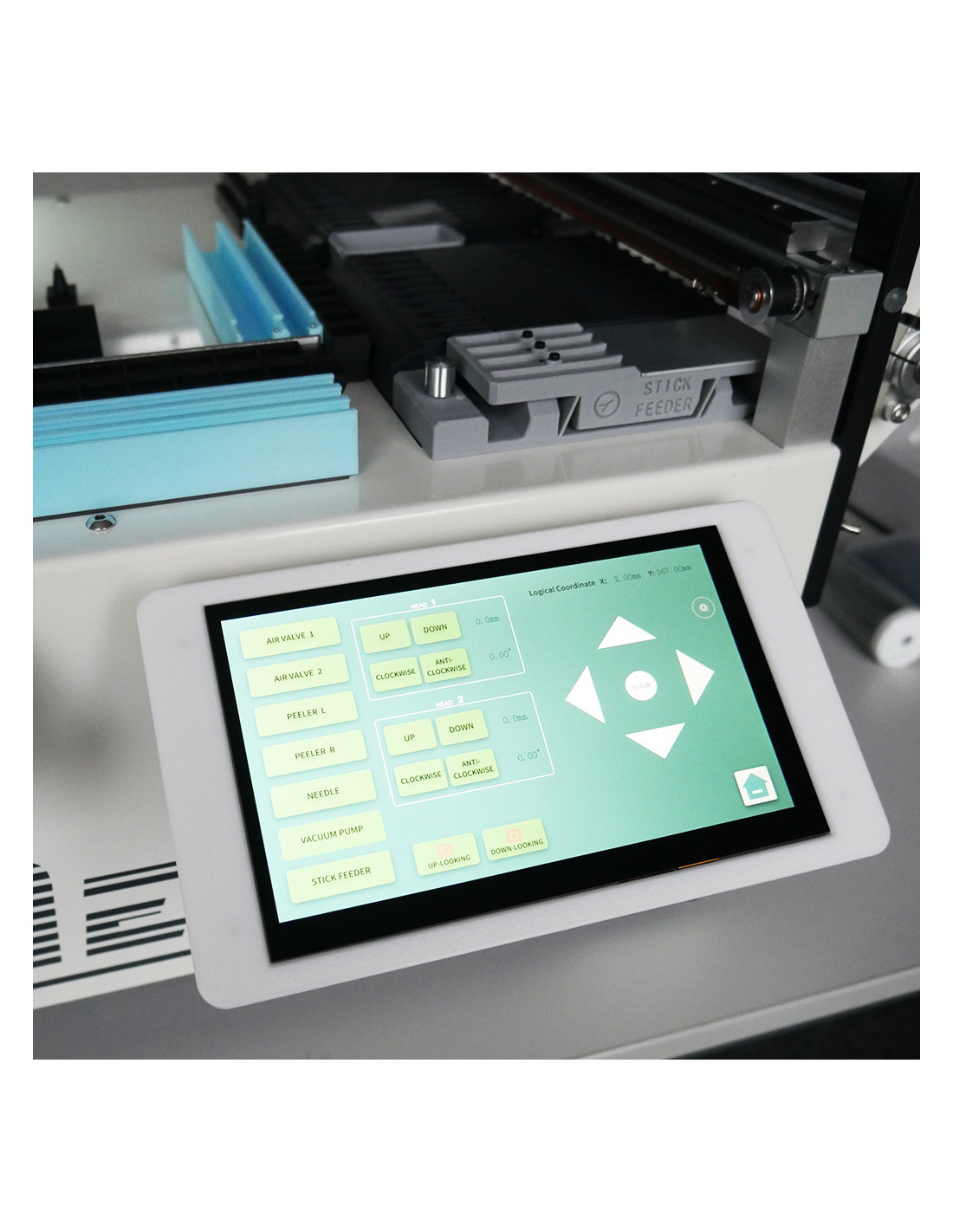

• Snadné ovládání a programování pomocí dotykové obrazovky
• Automatická výměna trysek
• Rychlé osazení vzorku a malých sérií bez nutnosti externí kooperace
• Stroj umožňuje osazovat i nejmenší typy součástek od 0201 po čipy 18 x 18 mm s reálnou osazovací rychlostí 2000 souč./h při přesnosti a opakovatelnosti 0,02 mm.
• Nízké provozní náklady

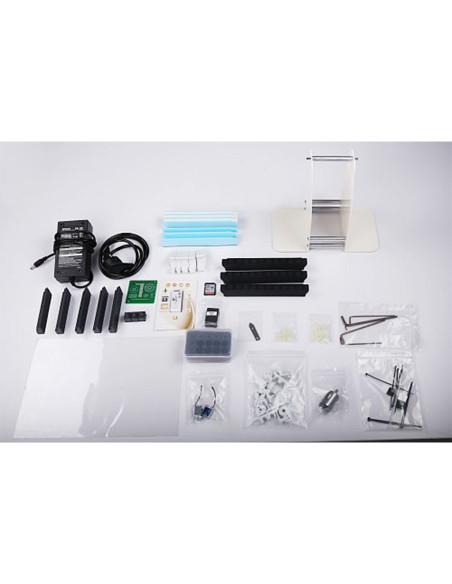

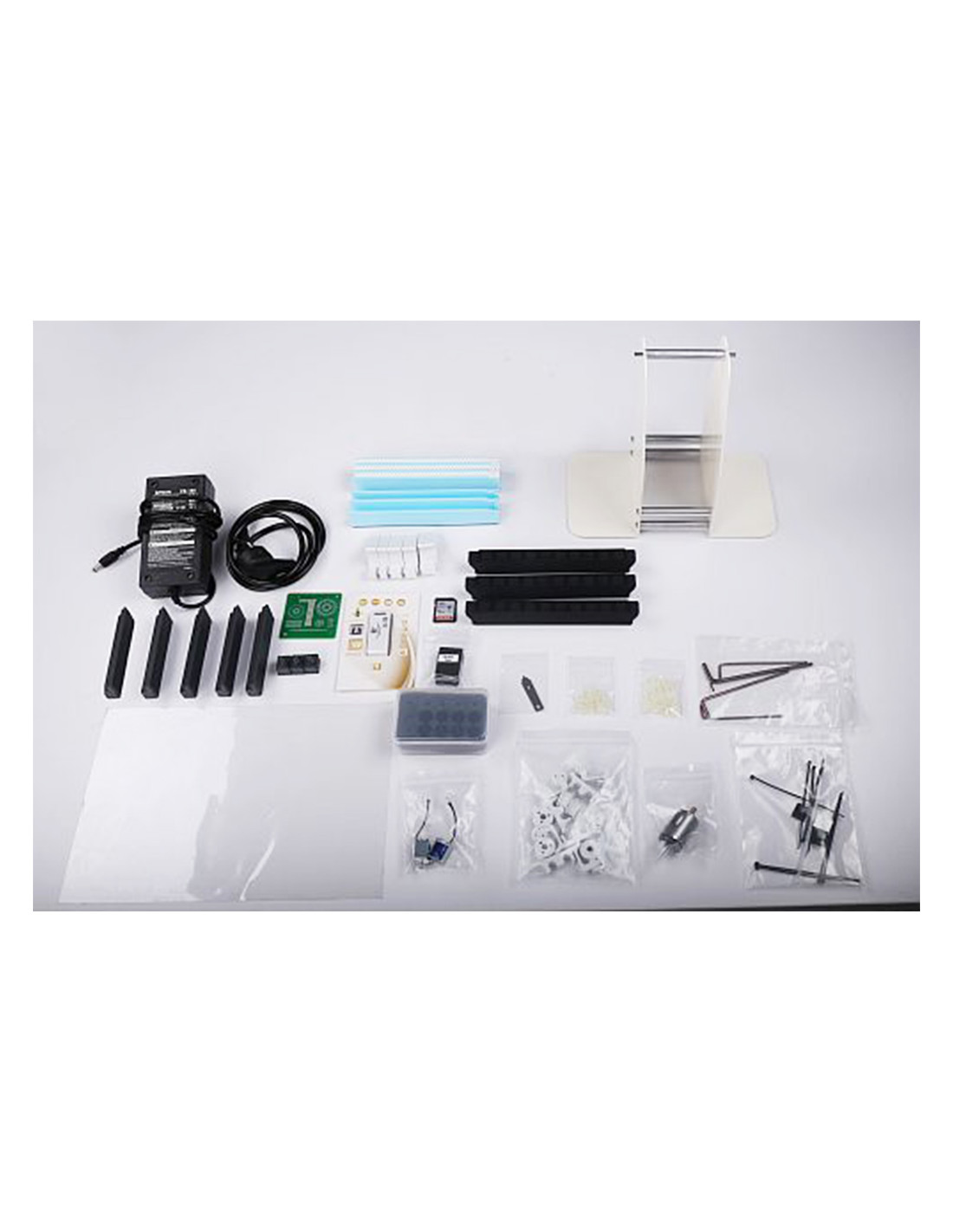

Obsah balení:
Pick&Place stroj NeoDen YY1
46x podavače pro automatické nabíraní z kotoučů včetně odvíječů krycích pásek (36x 8mm / 6x 12 mm / 3x 16 mm)
Podavač pro integrované obvody v tyčích se čtyřmi pozicemi
Magnetický podavač pro střižené pásky 3x 8mm
Magnetický podavač pro střižené pásky 1x 12mm a 1x 16mm
3ks magnetických podavačů pro volně sypané součástky. Každý má deset polí.
5x magnetický držák DPS nebo TRAY
Zásobník pro automatickou výměnu trysek se třemi sloty
Sada 8ks trysek různých velikostí
1ks držáku velkých kotoučů 350 mm
SD karta a flash disk
DEMO DPS
Oboustranná páska
Servisní set
