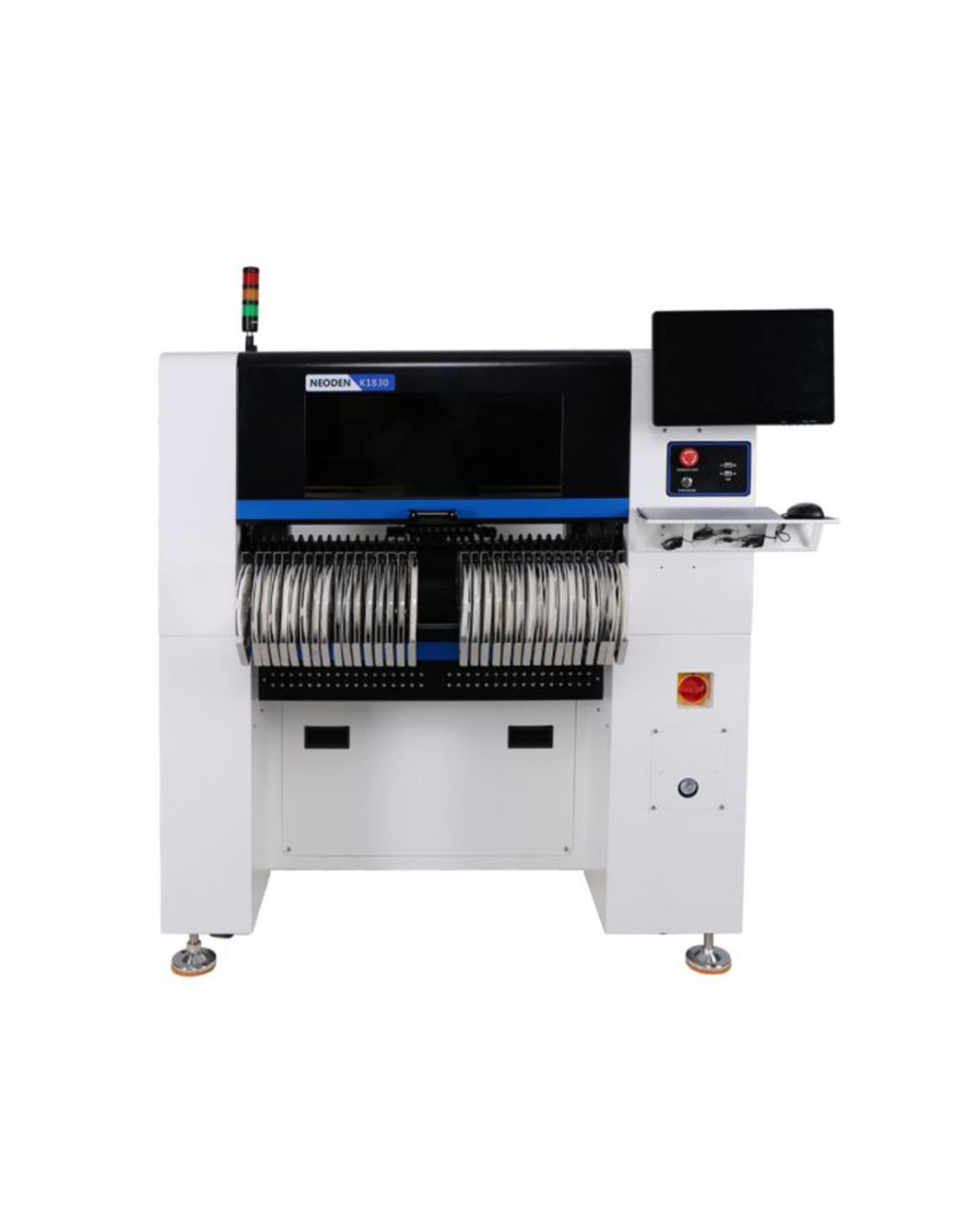

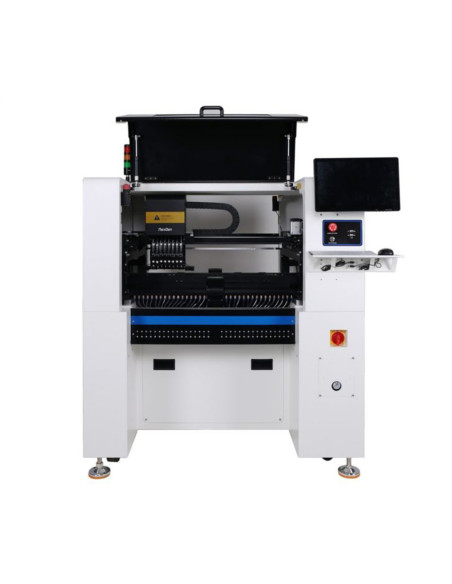

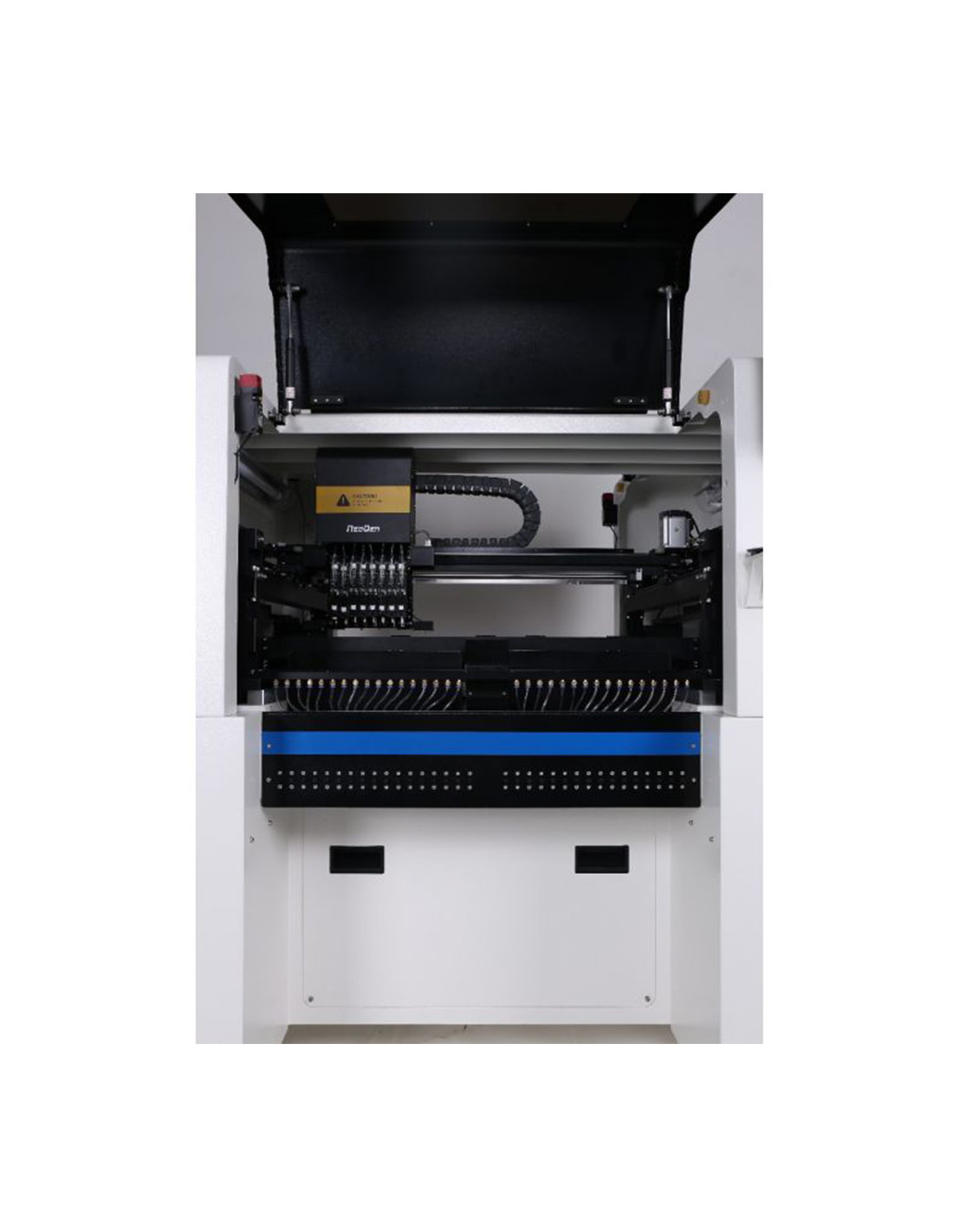

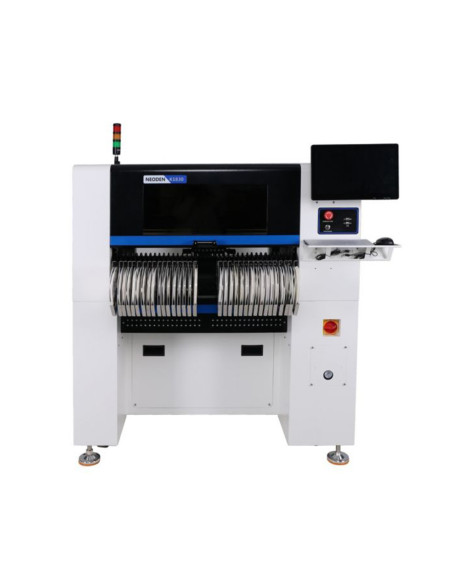

Osazovací Pick&Place stroj NeoDen K1830

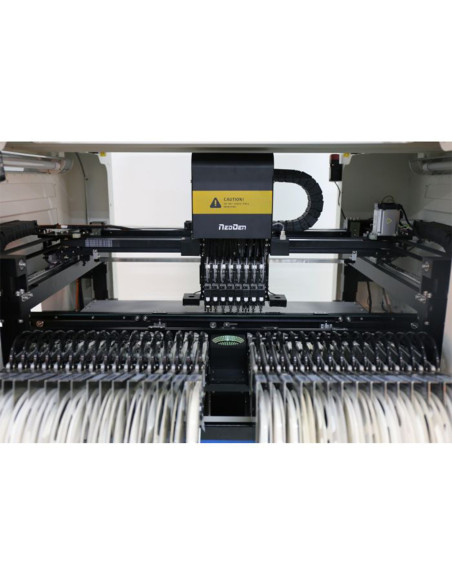

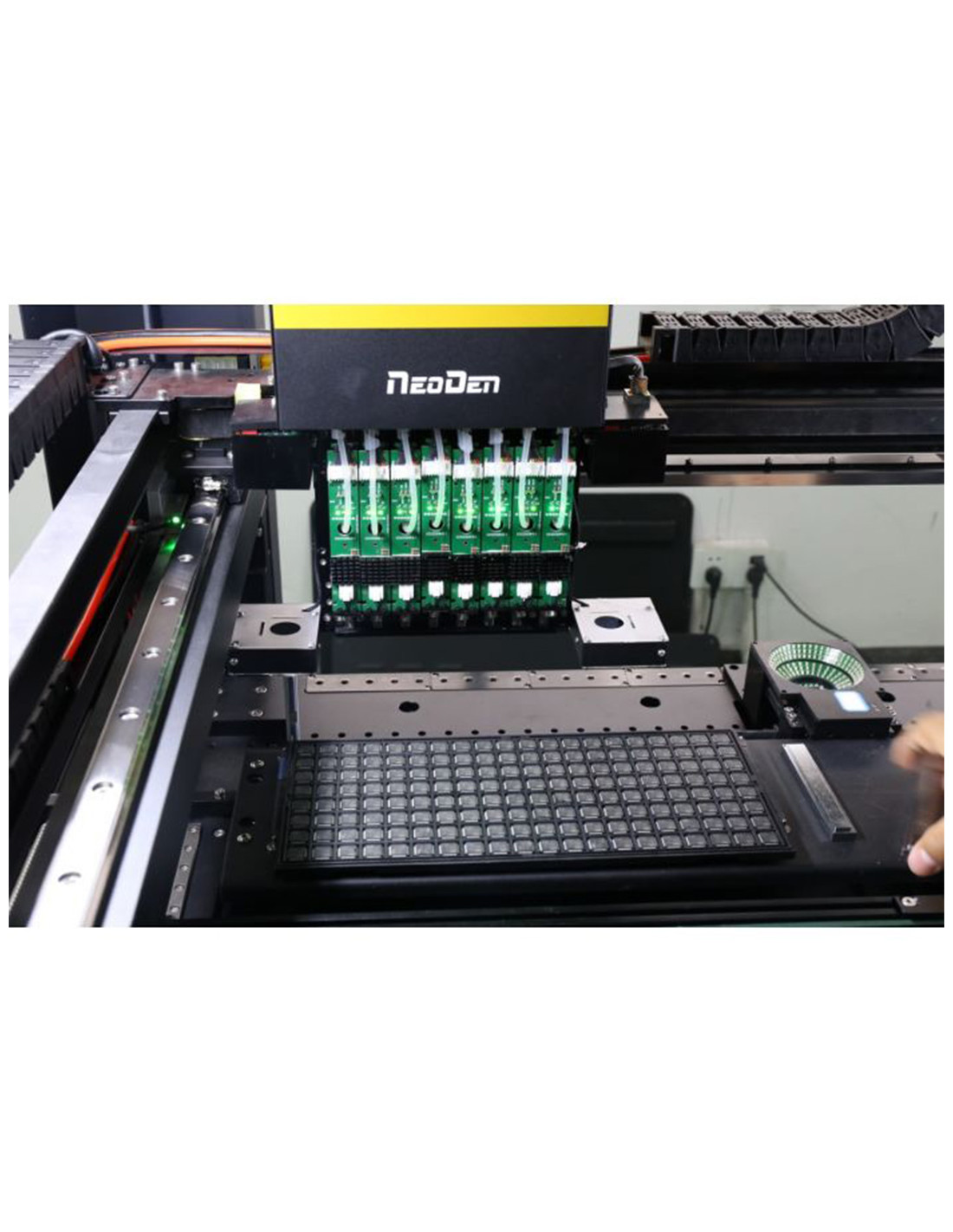

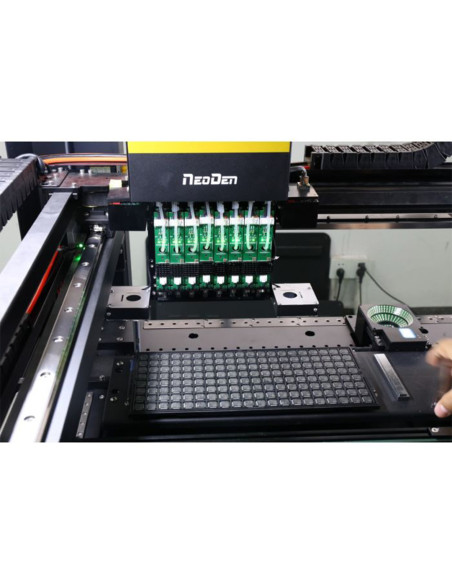

Neoden K1830 je nejnovější stroj v nabídce určený pro malo sériové až středně sériové vysokorychlostní osazování SMD. Může se pochlubit osazovací rychlostí až 16 000 součástek / hod., což je dosaženo pomocí portálové hlavy s osmi osazovacími tryskami.

Pomocí integrovaného systému letmého vidění a zpětné vazby polohy řízené servomotorem Panasonic může dosáhnout přesnosti umístění 0,01 mm bez omezení osazovací rychlosti.

Neoden K1830 přepravuje plošné spoje v samonastavovacím automatickém dopravníku a pojme až 66 ks 8 mm pneumatických nebo elektrických podavačů Yamaha.

Obvykle stroje tohoto výrobního kalibru čelí omezením velikosti součástek, NeoDen K1830 nikoli. Je schopen zpracovat 0201, 0402, LED, BGA, 0,4 mm rozteč QFP, až po konektory SMT a je kompatibilní také s ustřiženými páskami, volně sypanými součástkami, IO v tubách nebo v TRAY.

Klíčové vlastnosti:

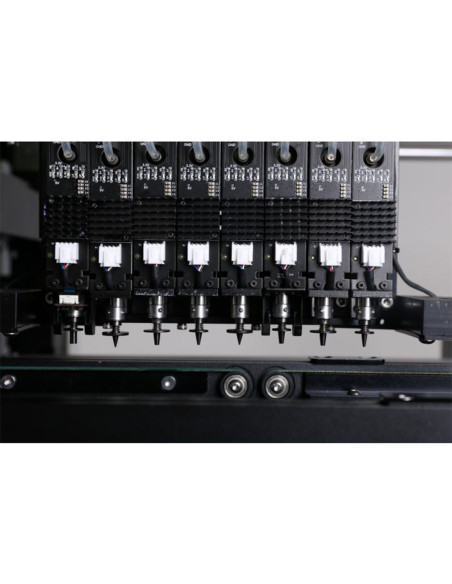

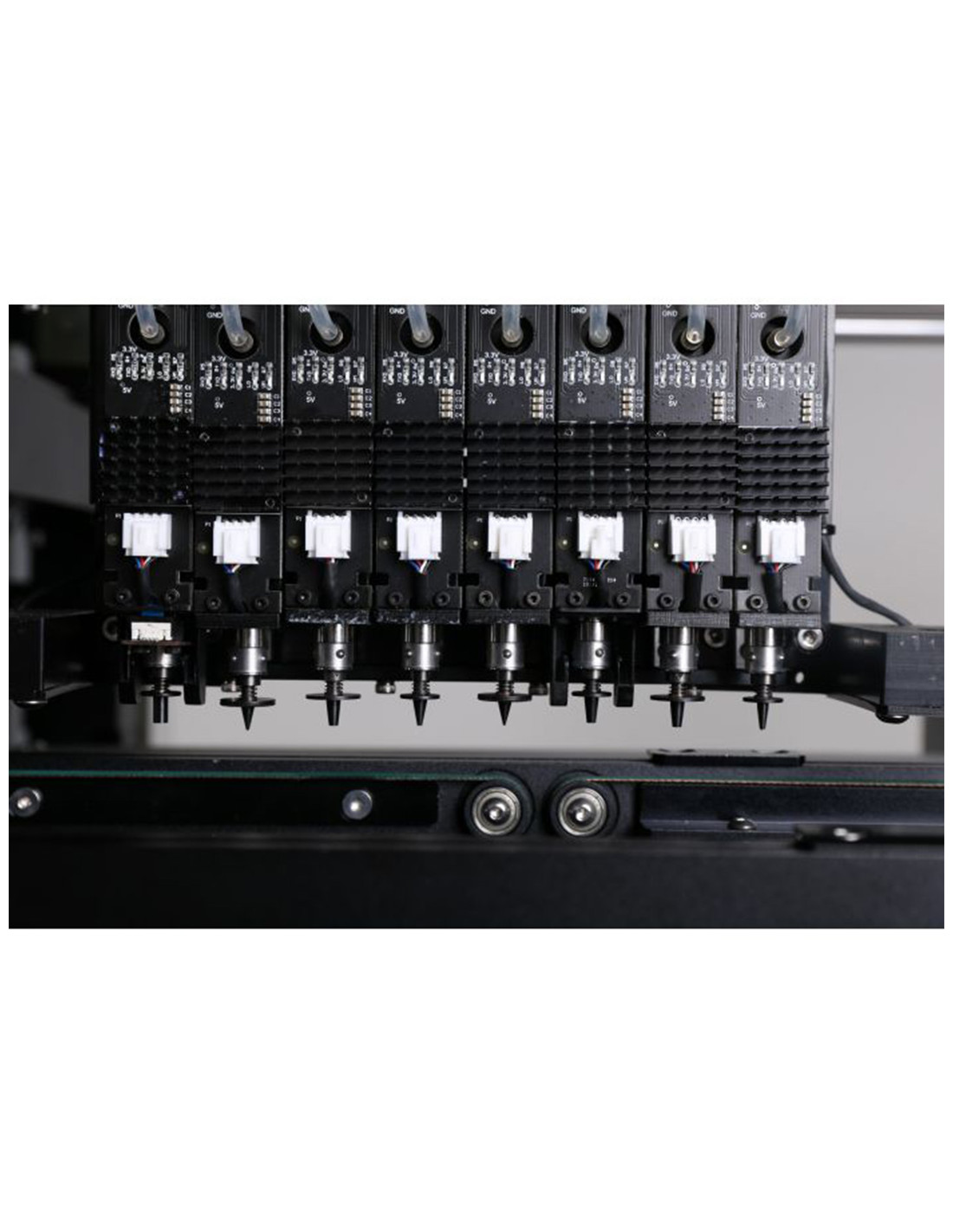

- Portálová hlava s osmi tryskami
- Vysoce stabilní operační systém Linux

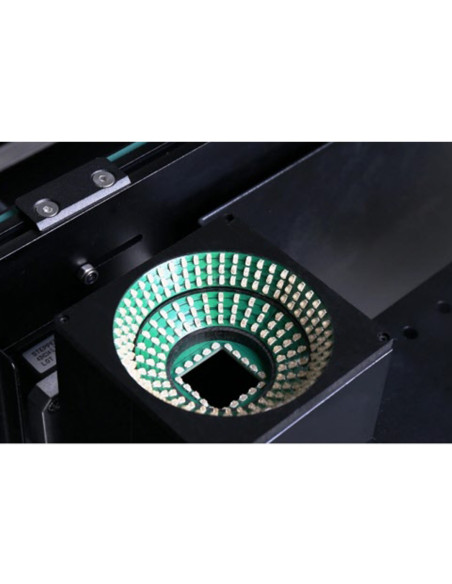

- Systém létajícího vidění s vysokým rozlišením
- Double Mark Camera umožňující lepší kalibraci s podavači na konci stroje
- Komunikační rozhraní Ethernet
- Řídicí systém servopohonu s uzavřenou smyčkou Panasonic
- Automatická detekce výšky Pick and Place pro zajištění snadného ovládání
- Automatická kalibrace pneumatických nebo elektrických podavačů
- Automatická kalibrace umístění PCB
