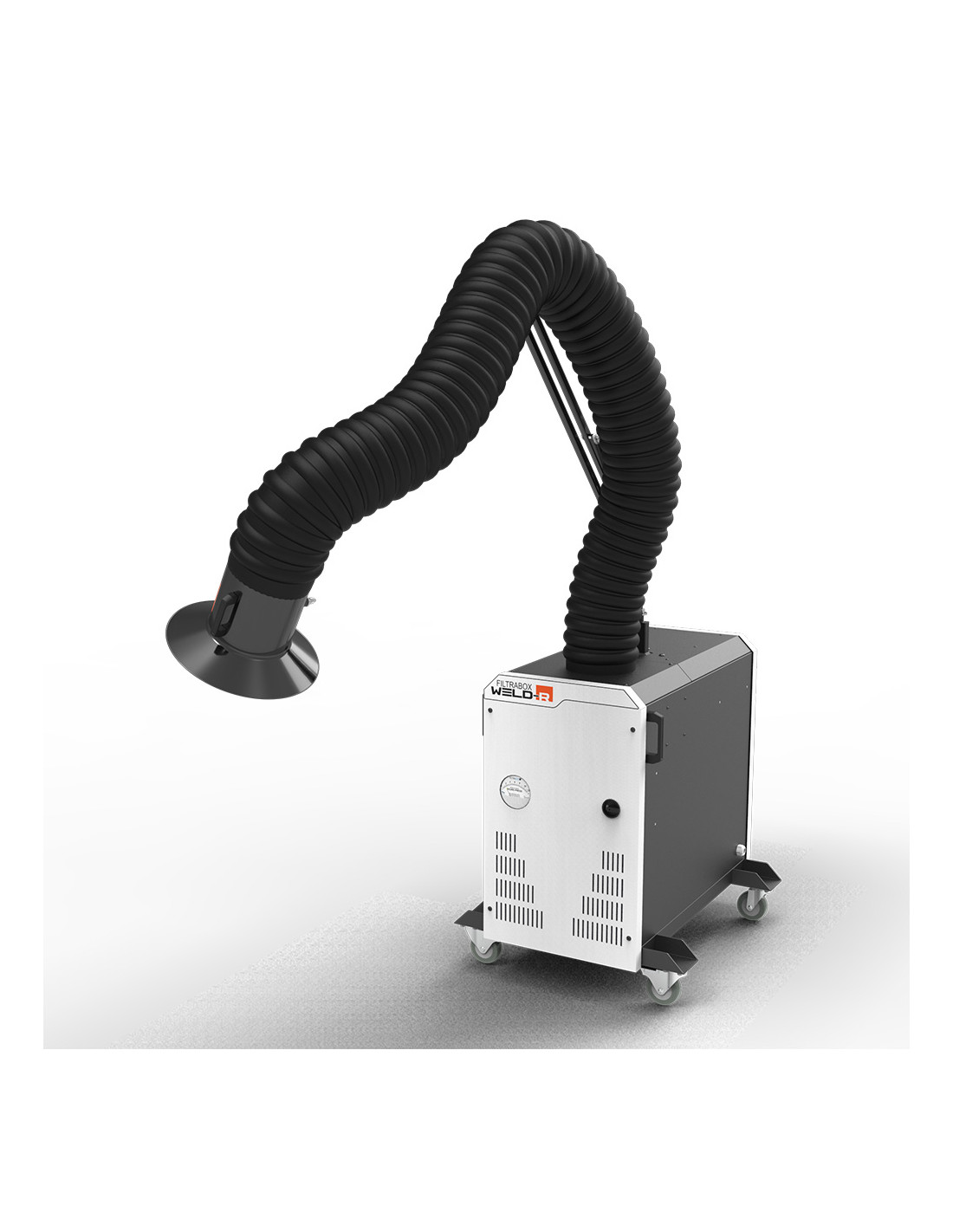

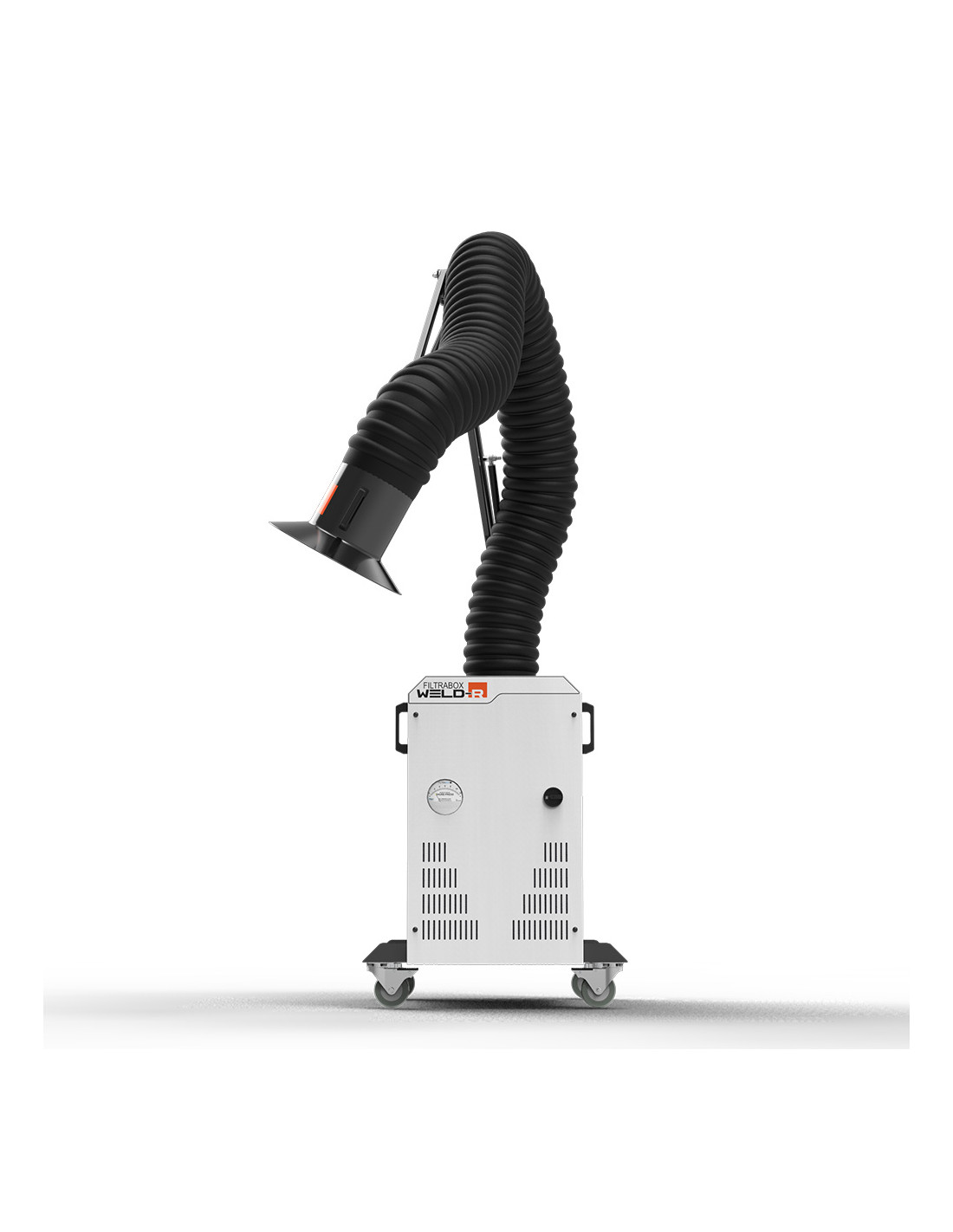

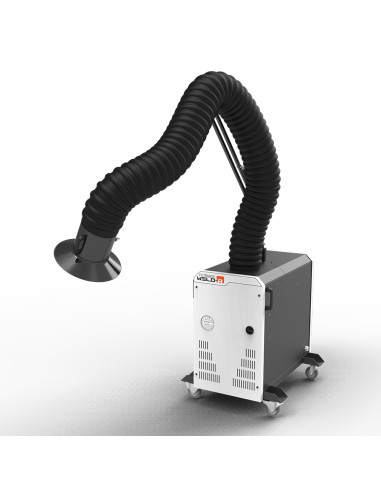

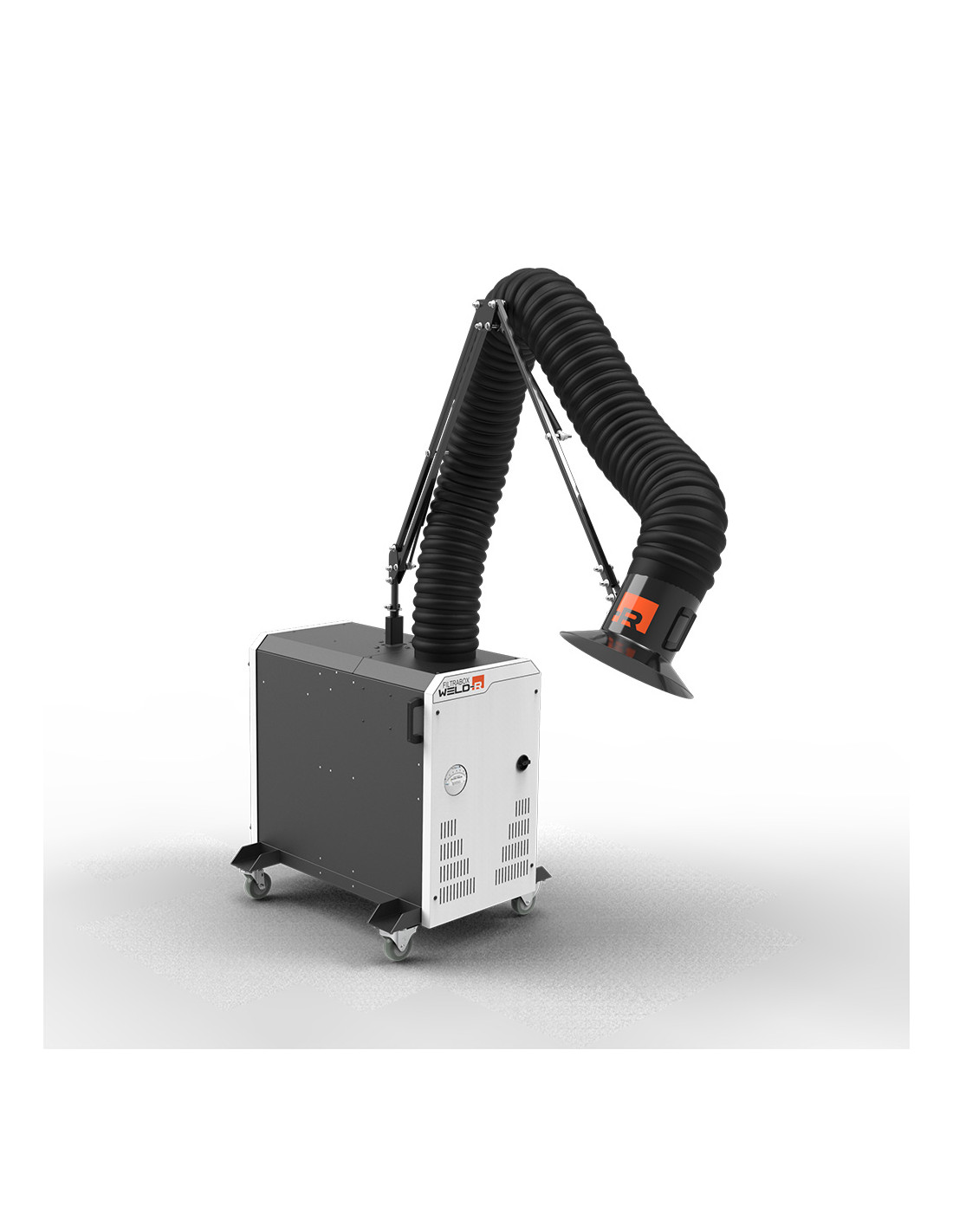

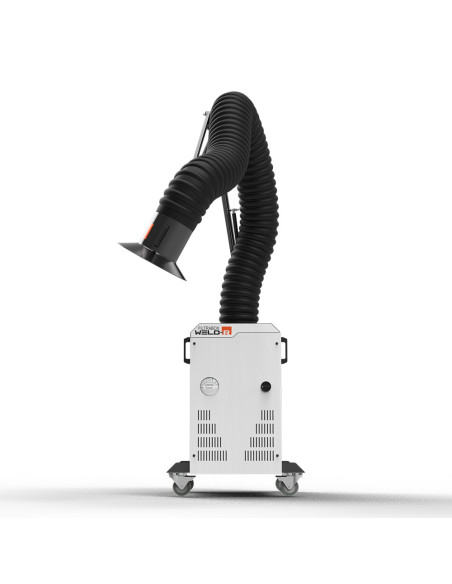

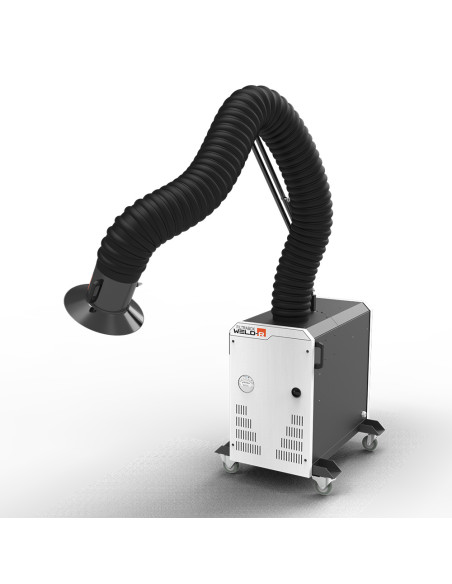

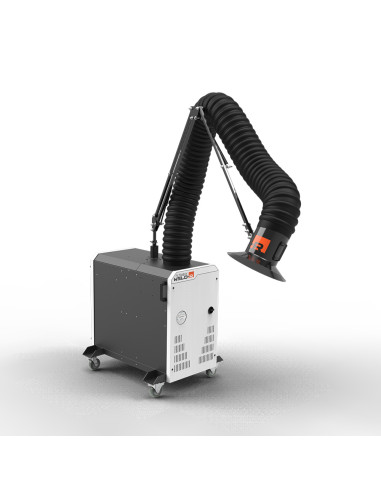

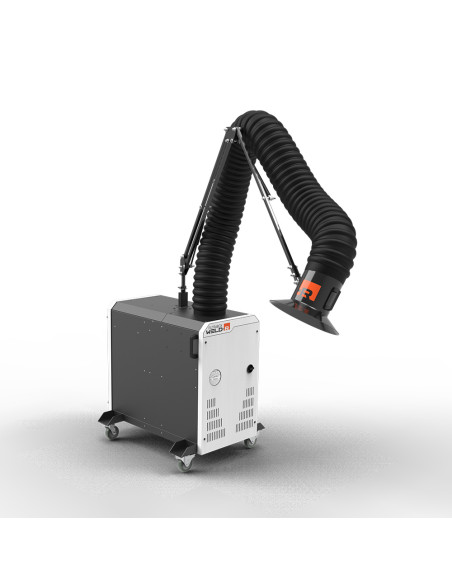

Odsávací jednotka Filtrabox Weld-R pro svařování

Weld-R je odsávací jednotka výparů, která je určená pro svařování metodami TIG a MIG, laserové svařování a laserové čištění.

- Přenosný odsavač s učinností 99,999 % při 0,3 mikronu.
- HEPA filtrace (standardní) a vysoce účinná předfiltrace pro zachycení ultrajemných částic generovaných laserovým svařováním.
- Odsává, filtruje a recirkuluje čistý vzduch do pracovního prostoru.
- Součástí je 3 metry dlouhé odsávací rameno o průměru 20 cm, lehké, vysoce průtočné a snadno ovladatelné. Pro lokální odsávání.

Plug and play:
Dodává se kompletně smontované v jedné krabici. Stačí jej zvednout z balení a zapojit do standardní zásuvky 230V/50Hz.

Co jsou zplodiny z laserového svařování?
Zplodiny vznikající při laserovém svařování představují komplexní směs kovů, oxidů kovů, silikátů a fluoridů.
Vznikají ve chvíli, kdy je kov zahřát nad svůj bod varu – kovové páry následně kondenzují do podoby ultrajemných pevných částic (aerosolu). Tyto částice jsou extrémně malé a při vyšších koncentracích se projevují jako kouř.
Složení zplodin závisí na:
• typu svařovaného materiálu
• použitých legujících prvcích
• povrchových úpravách materiálu
Před svařováním je nutné odstranit plastové vrstvy, barvy, pryže, maziva a oleje. Ty mohou zvyšovat riziko požáru a vytvářet toxické plyny.
Příklady složení zplodin:
• Konstrukční (uhlíková) ocel
Převážně železo + menší množství chrómu, niklu, manganu, molybdenu, vanadu, titanu, kobaltu, mědi apod.
• Nerezová ocel
Vyšší obsah chrómu (včetně nebezpečného šestimocného chrómu) a niklu, menší podíl železa.
• Niklové slitiny
Vysoký obsah niklu, minimální množství železa.
• Pozinkovaná ocel
Zinek se odpařuje a vytváří oxid zinečnatý (ultrajemné částice).
• Kadmiové nebo chromátové povlaky
Mohou produkovat vysoce toxické částice.


Proč jsou zplodiny nebezpečné?
Jednotlivé částice jsou pouhým okem prakticky neviditelné, ale mohou pronikat hluboko do plic, což zvyšuje zdravotní rizika.
Zvláště rizikové jsou:
• šestimocný chróm
• kadmium
• nikl
• částice vznikající z povrchových úprav
Dlouhodobé vystavení těmto látkám může mít vážné zdravotní dopady.


Správná filtrace zplodin z laserového svařování
Pro účinné odsávání je zásadní použití vysoce účinných HEPA filtrů.
Filtrabox používá HEPA filtry s testovanou účinností:
99,999 % při velikosti částic 0,3 mikronu
To znamená:
• zachycení prakticky všech nejpronikavějších částic
• ještě vyšší účinnost u menších i větších částic
• vzduch bezpečný k dýchání


Je model Weld-R vhodný pro odsávání při laserovém svařování?
Ano. Weld-R je specializovaný odsavač zplodin vyvinutý přímo pro aplikace laserového svařování.
Zaměřuje se na tři klíčové oblasti:
1. Efektivní zachycení ultrajemných částic
2. Maximální průtok vzduchu
3. Vysokou manévrovatelnost odsávacího ramene


Filtrace

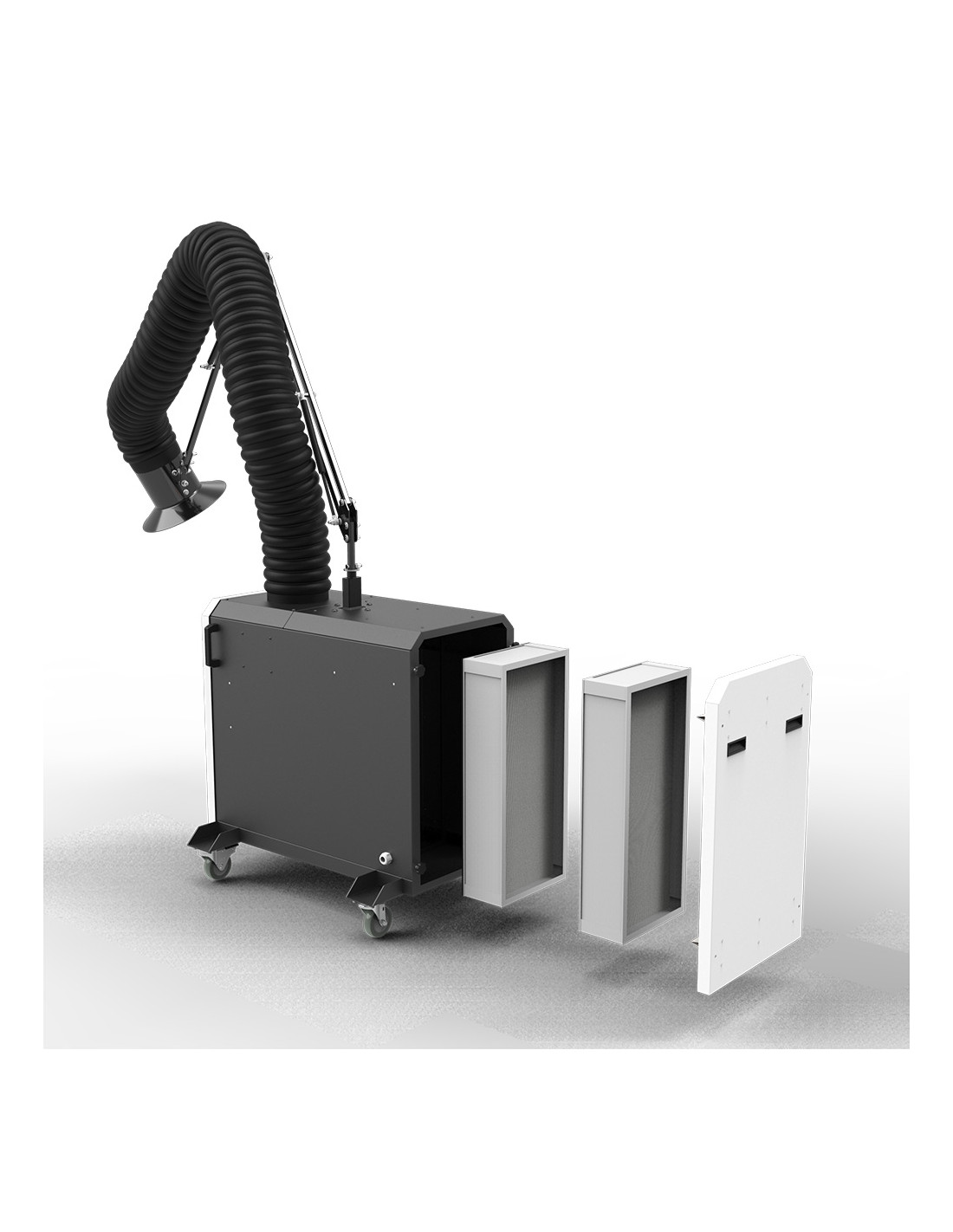

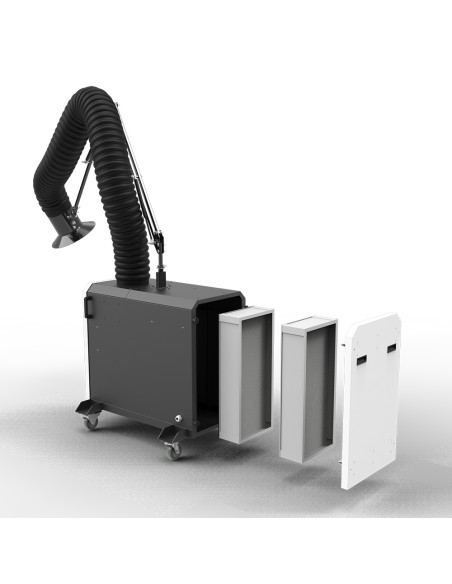

Weld-R je standardně vybaven:
• předfiltrem F9
• HEPA filtrem třídy H14
Předfiltr chrání HEPA filtr před zanesením submikronovými částicemi, zatímco HEPA filtr zajišťuje 99,999% účinnost při 0,3 mikronu.
HEPA médium je uloženo v pevné hliníkové kazetě, která zabraňuje deformaci a úniku nečistot.
Mnoho běžných svařovacích odsavačů:
• nepoužívá HEPA filtr vůbec
• používá válcové filtry náchylné k poškození
Weld-R je dodáván s HEPA filtrem již instalovaným a připraveným k provozu.


Manévrovatelnost odsávacího ramene
Laserové svařování je výrazně rychlejší než tradiční metody (MIG, TIG, obloukové svařování).
Proto je klíčové, aby bylo odsávací rameno:
• lehké
• snadno nastavitelné
• flexibilní
Weld-R nabízí:
• lehké vysokoprůtokové rameno
• rozšířenou kloubovou rotaci hubice
• rychlé a přesné nastavení bez zdržování práce
To zvyšuje produktivitu a komfort obsluhy.


Průměr potrubí a význam rychlosti zachycení
Mnoho výrobců používá potrubí o průměru 6" nebo méně, aby snížili hmotnost a cenu. To však výrazně omezuje průtok vzduchu.
Weld-R je vybaven:
• potrubím o průměru 8 palců
• konstrukcí bez překážek v proudění
To znamená:
• minimální tlakové ztráty
• maximální průtok
• větší účinnou zónu zachycení
Co je rychlost zachycení?
Rychlost zachycení je rychlost vzduchu na vstupu do odsávací hubice.
Pokud je příliš nízká:
• zplodiny nebudou účinně zachyceny
• systém bude neefektivní
• obsluha bude nucena pracovat velmi blízko zdroje
Vyšší rychlost zachycení znamená efektivnější ochranu pracovního prostoru.


Lze Weld-R použít i pro jiné aplikace?
Ano.
Je vhodný například pro:
• gravírování kovů
• řezání kovů
• značení
• laserové odstraňování rzi
Tedy aplikace, které primárně produkují pevné částice (nikoliv VOC plyny).
