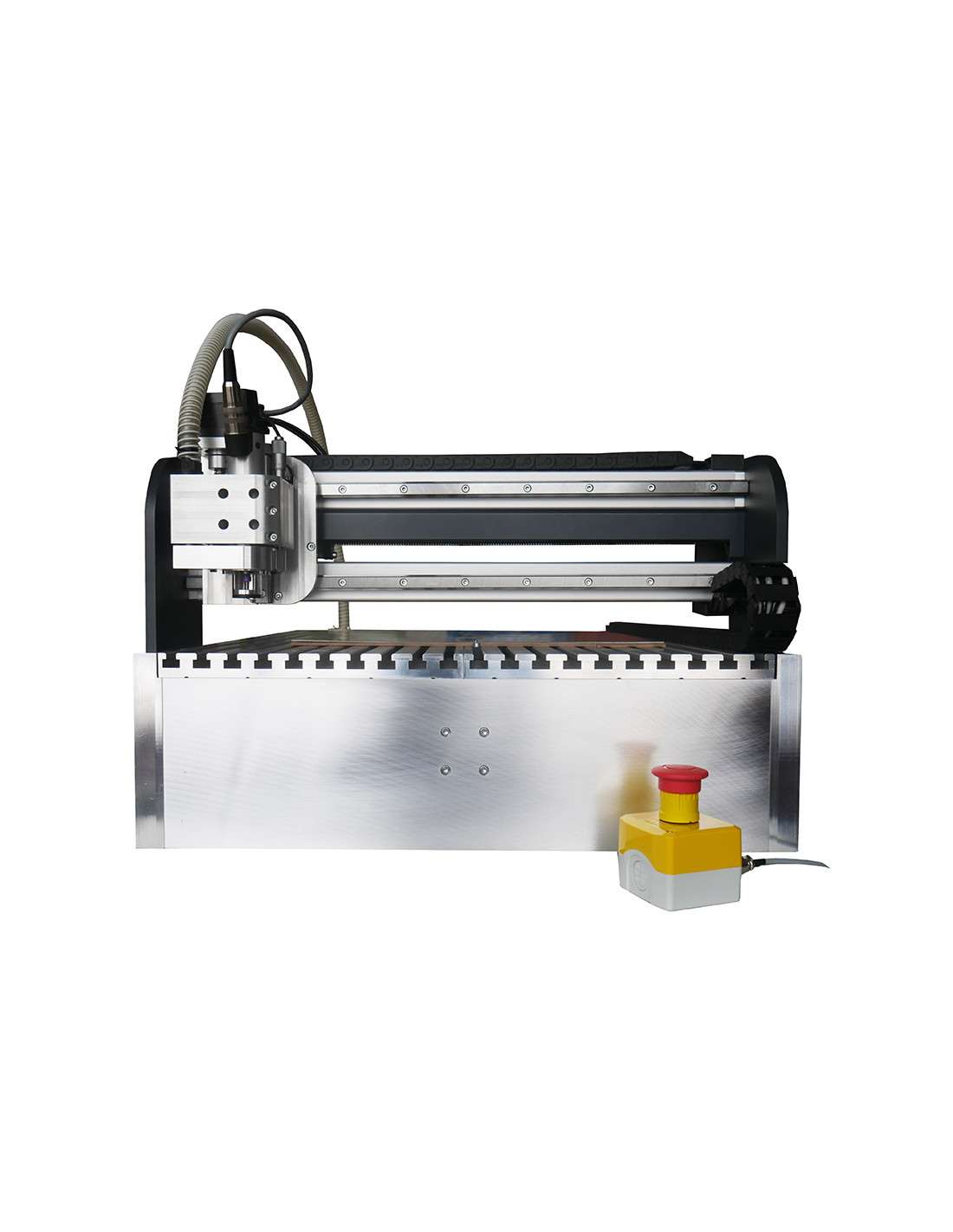

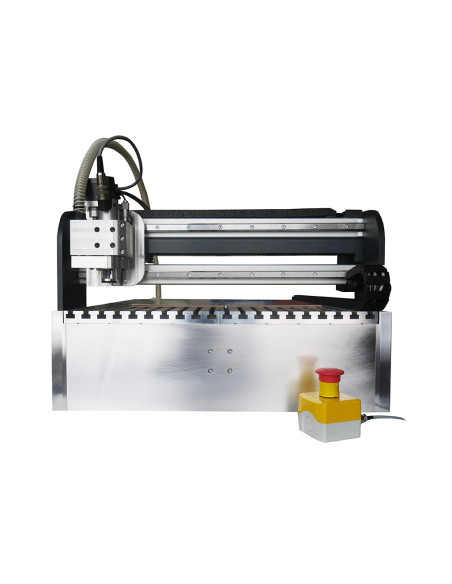

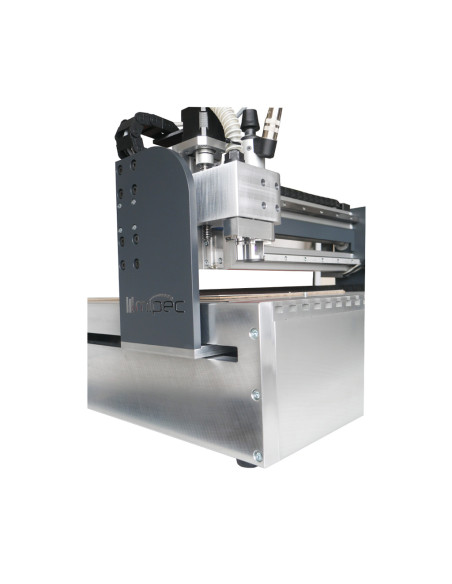

CNC frézka pro výrobu DPS MIPEC 4MILL600

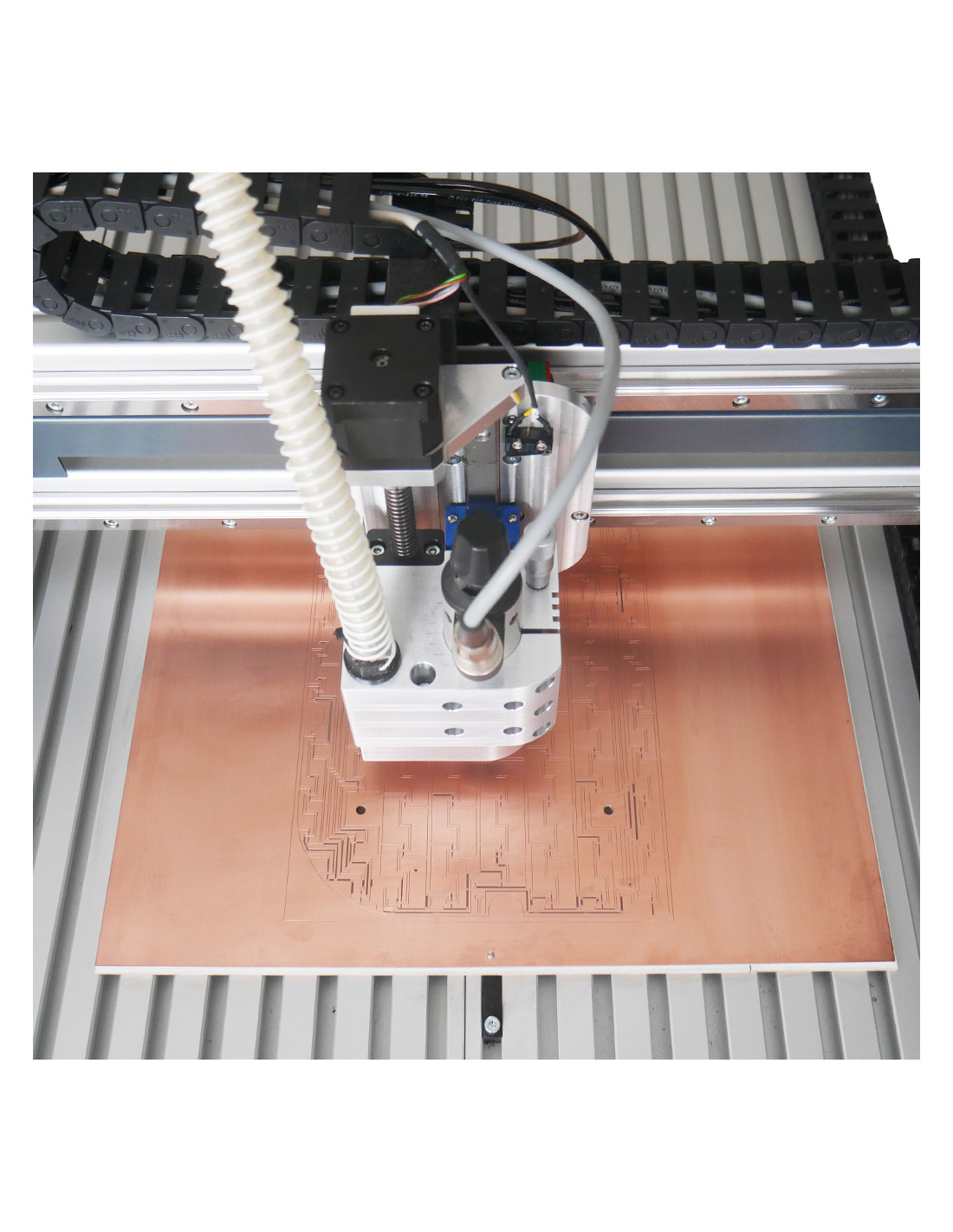

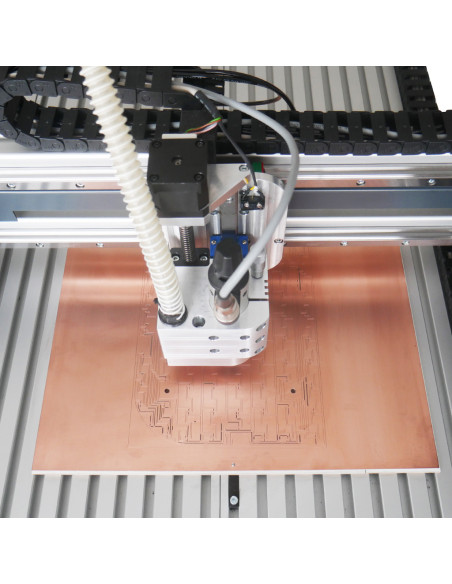

Naše CNC frézka 4MILL600 spolu s dodávaným softwarem TrackMaker je určena především pro prototypovou výrobu desek plošných spojů. Pomocí frézky je možné vyrábět jednostranné i oboustranné DPS až do velikosti A3 s vysokou přesností. Se standardním nastavením je možné frézovat izolační dráhy nebo ponechat vodivé cesty s šířkou 0,1mm a vrtat otvory od průměru 0,2mm. Software pracuje s GERBER daty pro frézování a EXCELLON daty pro vrtání, tedy se standardními formáty, které je možné exportovat z návrhových programů jako EAGLE, KiCad atd.

Výroba vlastních DPS suchou cestou - frézováním, má své výhody. Po dokončení návrhu může být DPS vyrobena v řádu desítek minut. K výrobě není potřeba žádná chemie, není tak třeba řešit chemické hospodářství ani následnou likvidací použitých leptacích roztoků, vývojek atd. Nejste závislí na externích dodavatelích a neriskujete zneužití Vašich dat při výrobě v zemích východní Asie. Frézky tak nacházejí svoje uplatnění ve firmách zabývajících se vlastní výrobou a vývojem elektroniky, ve školních učebnách kde nahrazují chemickou výrobu DPS nebo na univerzitách, kde studentům a výzkumným pracovníkům umožnují a usnadňují práci na vědeckých projektech.

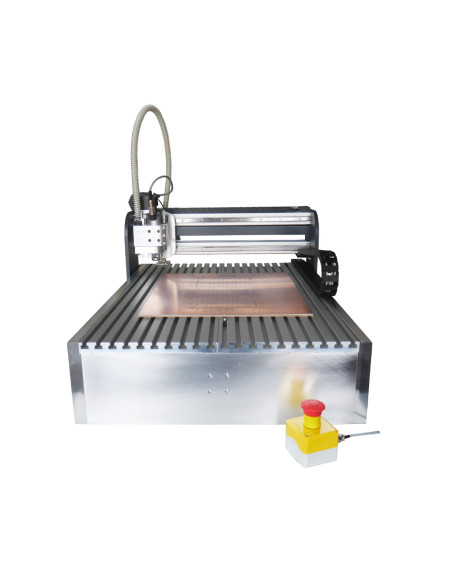

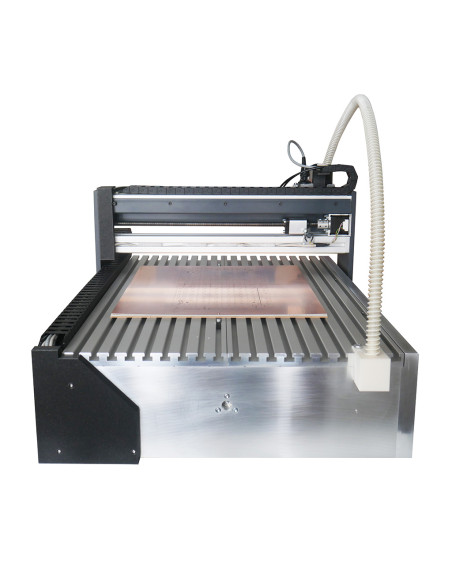

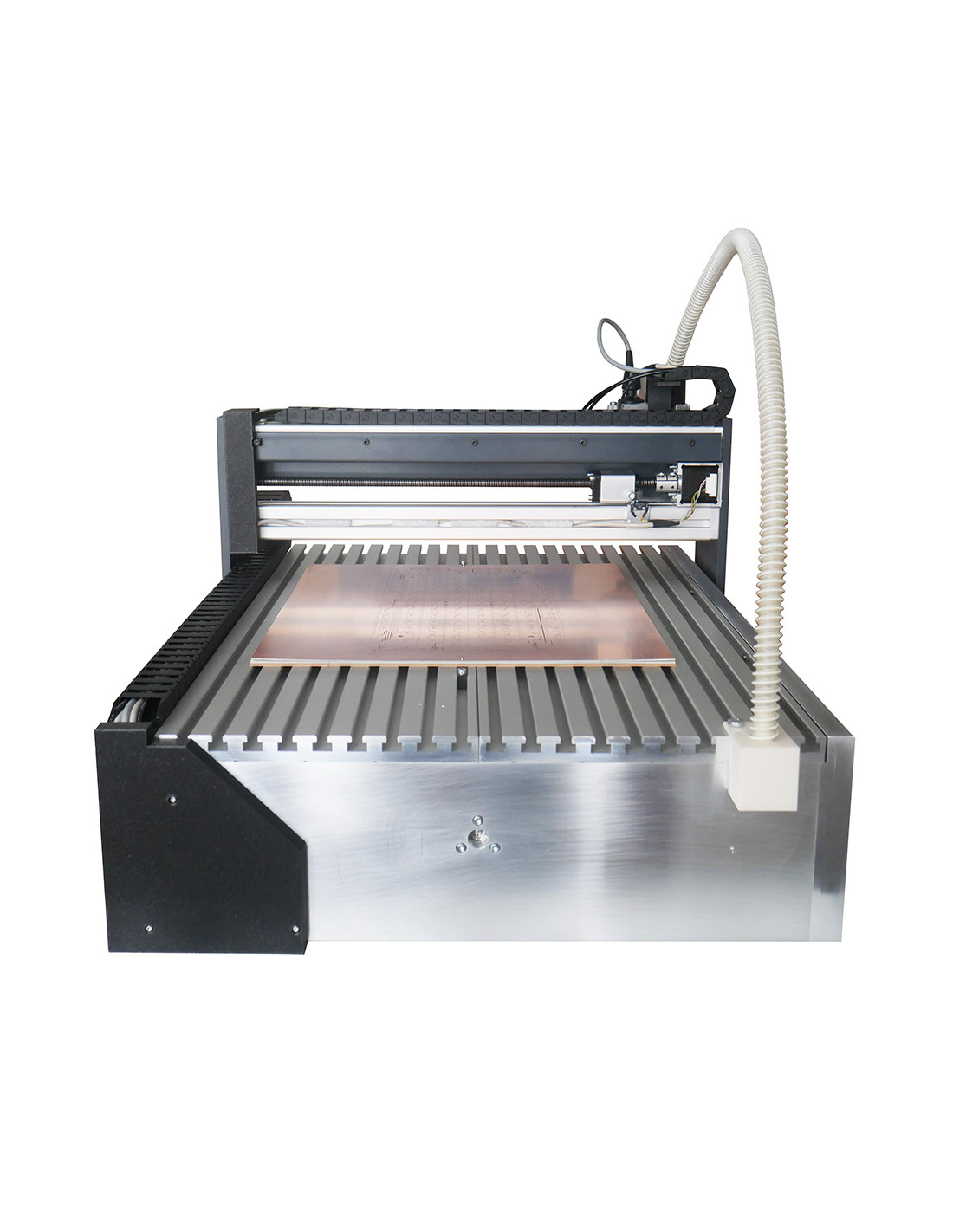

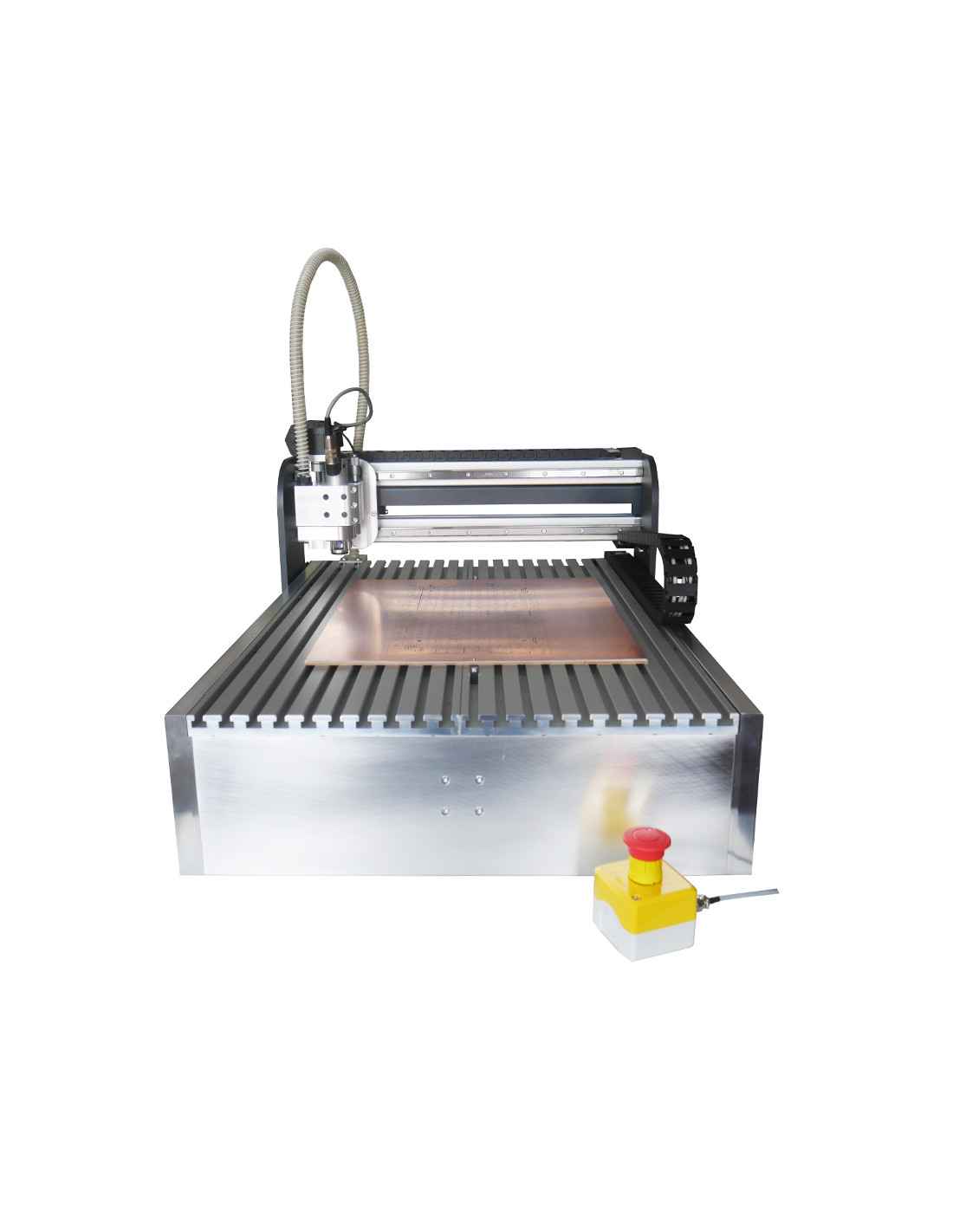

Frézka 4MILL600 je vybavena hliníkovým pracovním stolem s T-drážkami. V jedné z T-drážek jsou osazeny kameny opatřené kolíčky, které jednak slouží pro bezpečné uchycení frézované DPS a jednak zaručují přesné ozrcadlení po otočení materiálu při výrobě oboustranných DPS. Nemusíte nic nastavovat, software automaticky vše přepočítá.

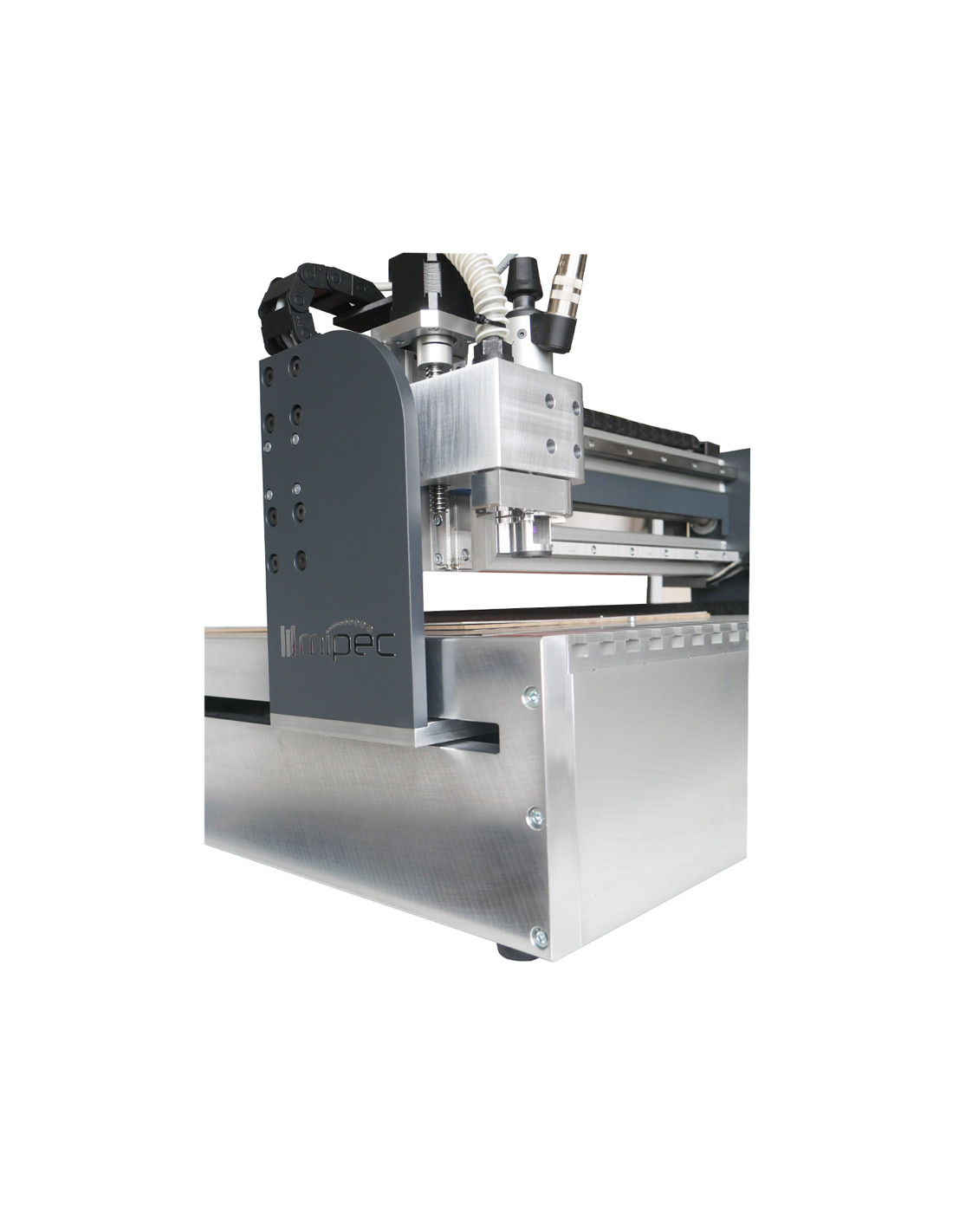

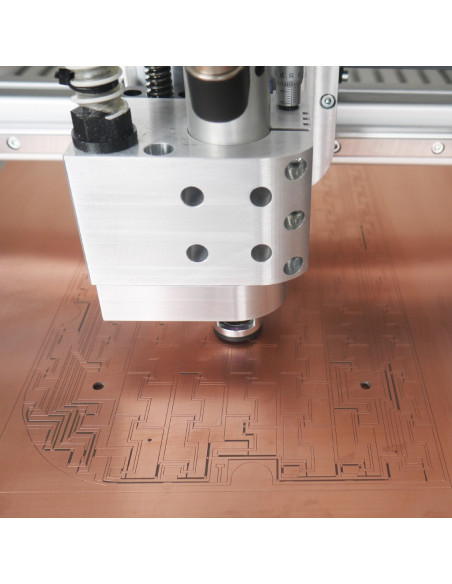

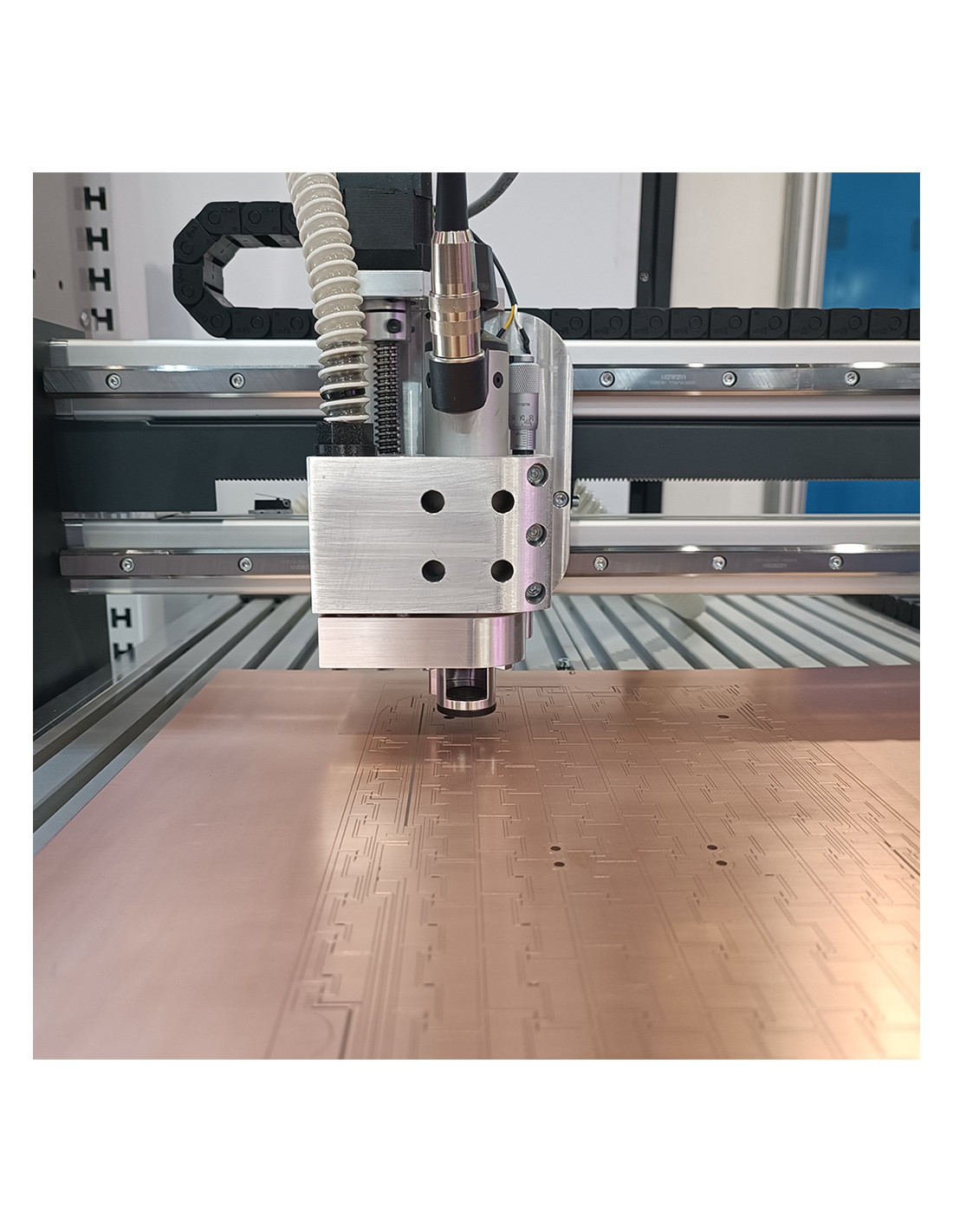

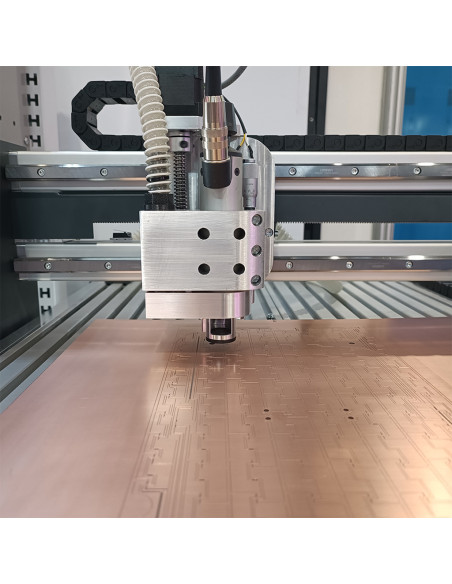

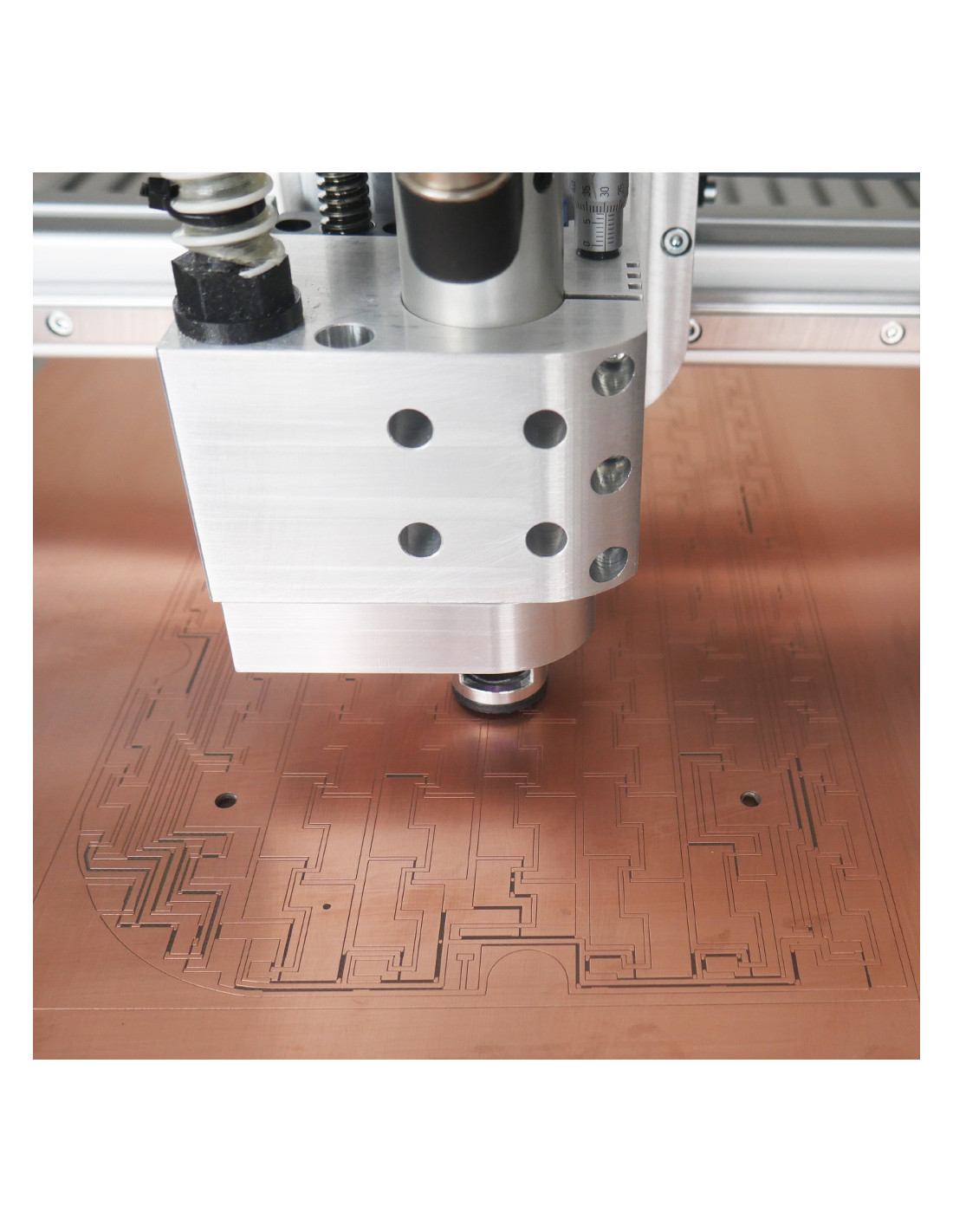

Přesné nastavení hloubky je důležité pro frézování jemných motivů DPS. Pro perfektní výsledky musí být možné nastavovat hloubku frézování v řádech mikrometrů. 4MILL600 je opatřen frézovací hlavou s floating efektem. Frézovací hlava pak přesně kopíruje povrch materiálu a udržuje konstantní hloubku frézování bez ohledu na zvlnění materiálu.

Frézka 4MILL600 je vybavena profesionálním vřetenem SycoTec s otáčkami 60tis. ot/min. To umožňuje frézování velmi jemných kontur s vysokou kvalitou řezu, bez otřepů a bez rizika stržení mědi. Výměna frézovacích nástrojů je rychlá a snadná díky zajišťovací matici umístěné na vřeteni. Pro výměnu nástroje v kleštině není třeba žádné nářadí!

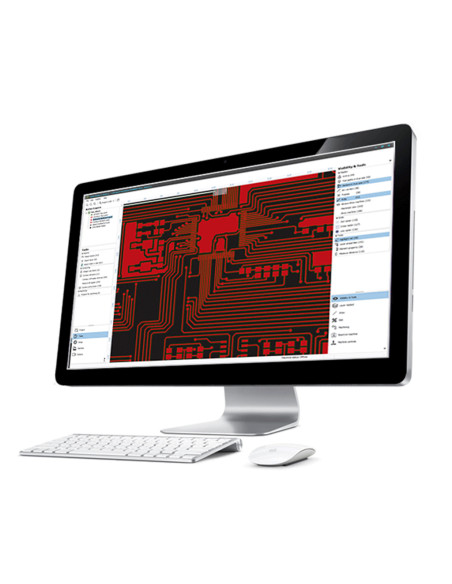

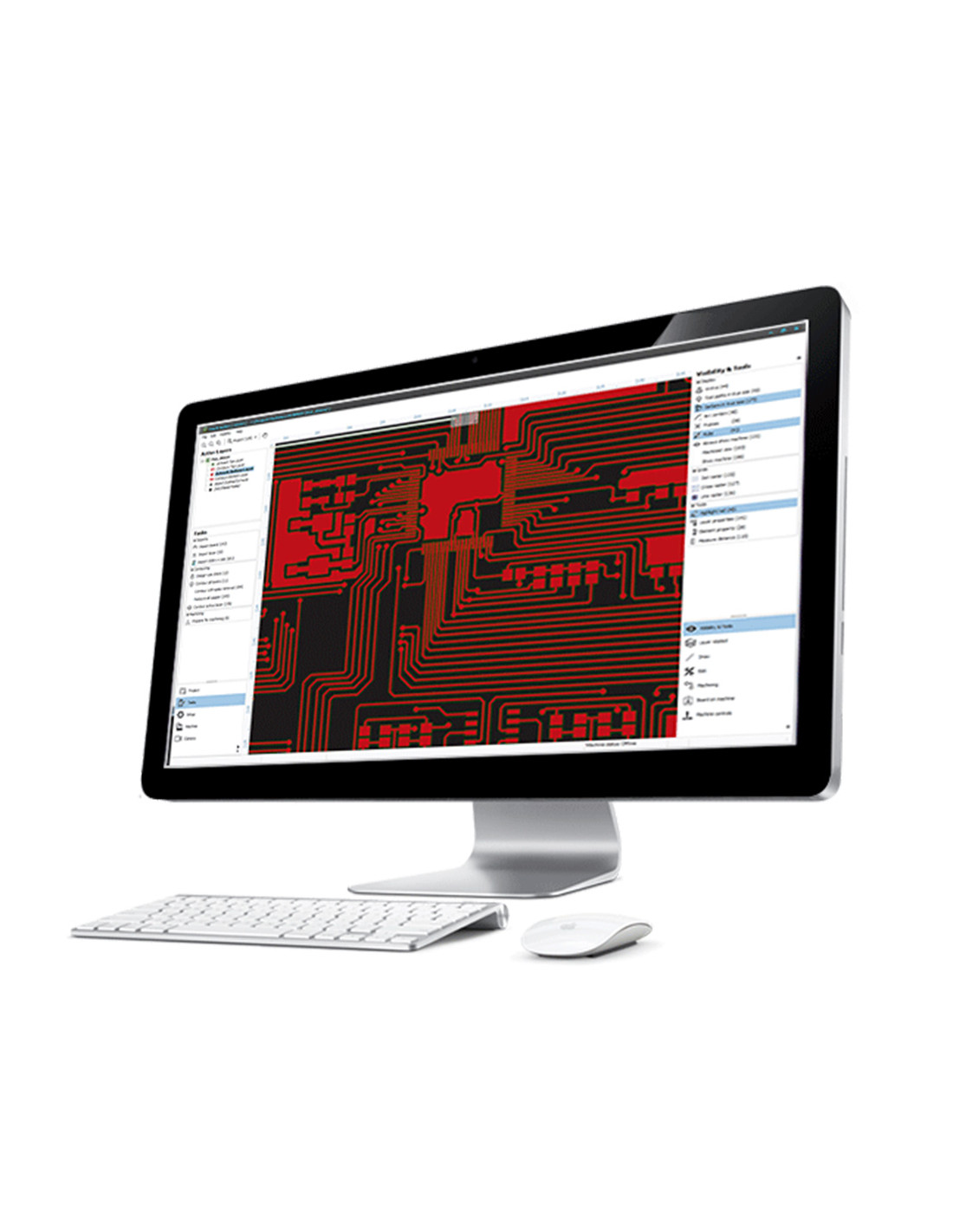

Všechny frézky Mipec jsou dodávány včetně vlastního softwaru TrackMaker. Příprava dat pro frézování DPS je velmi snadná díky intuitivnímu uživatelskému rozhraní. Nejsou nutné jakékoli předchozí zkušenosti s programováním nebo ovládáním CNC strojů. Díky TrackMakeru můžete importovat a editovat Vaše gerber data pro frézování horní strany DPS, spodní strany DPS a výřezu, případně Excellon data pro vrtání. TrackMaker pak sám navrhne způsob frézování, včetně doporučeného návrhu nástrojů pro frézování a vrtání. Samotným procesem frézování Vás pak TrackMaker provádí prostřednictvím vyskakovacích oken s upozorněním na výměnu nástroje s požadovaným průměrem, vyzve Vás k otočení DPS, případně informuje o ukončení frézování. Samozřejmostí je i safety switch - bezpečnostní tlačítko, kterým, je-li to nutné, lze stroj okamžitě vypnout.
