Reflow pec s dataloggerem HR-11s připojením na N2

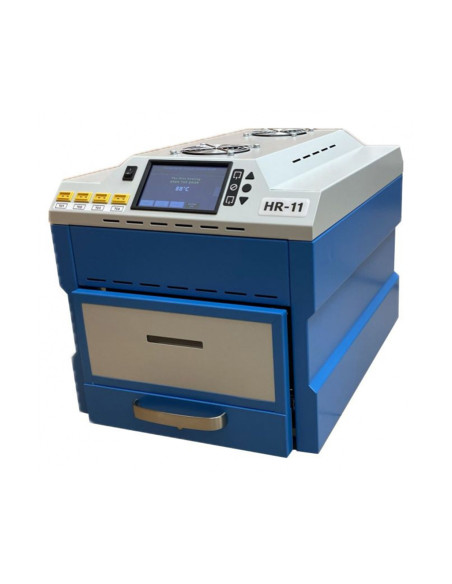

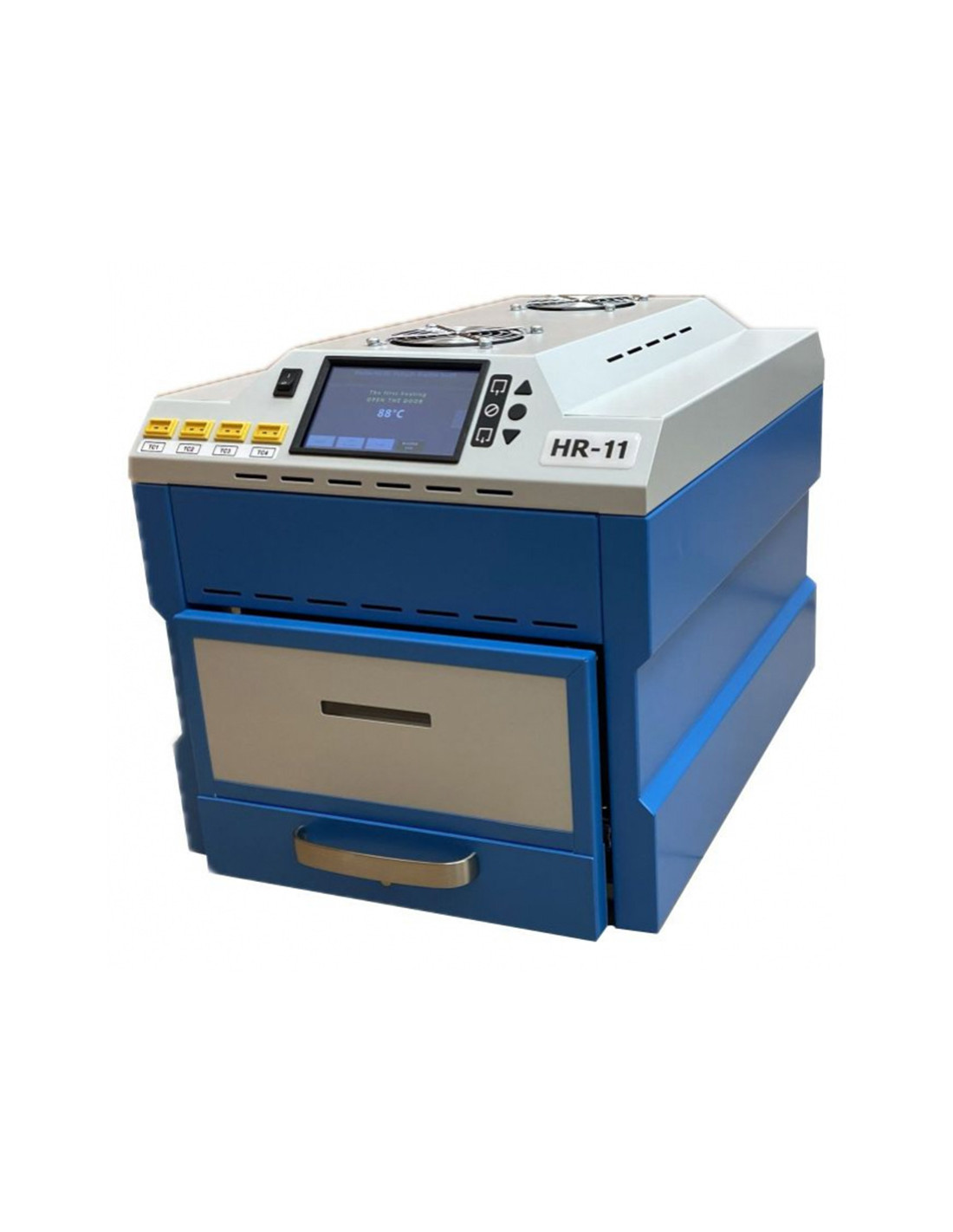

HR-11 je inovací úspěšných reflow pecí stejné řady. Její předností je možnost nastavení lineárního teplotního profilu až v 6-ti segmentech, přesné měření díky externím termočlánkům a jednoduché ovládání na přehledném displeji nebo přes PC.

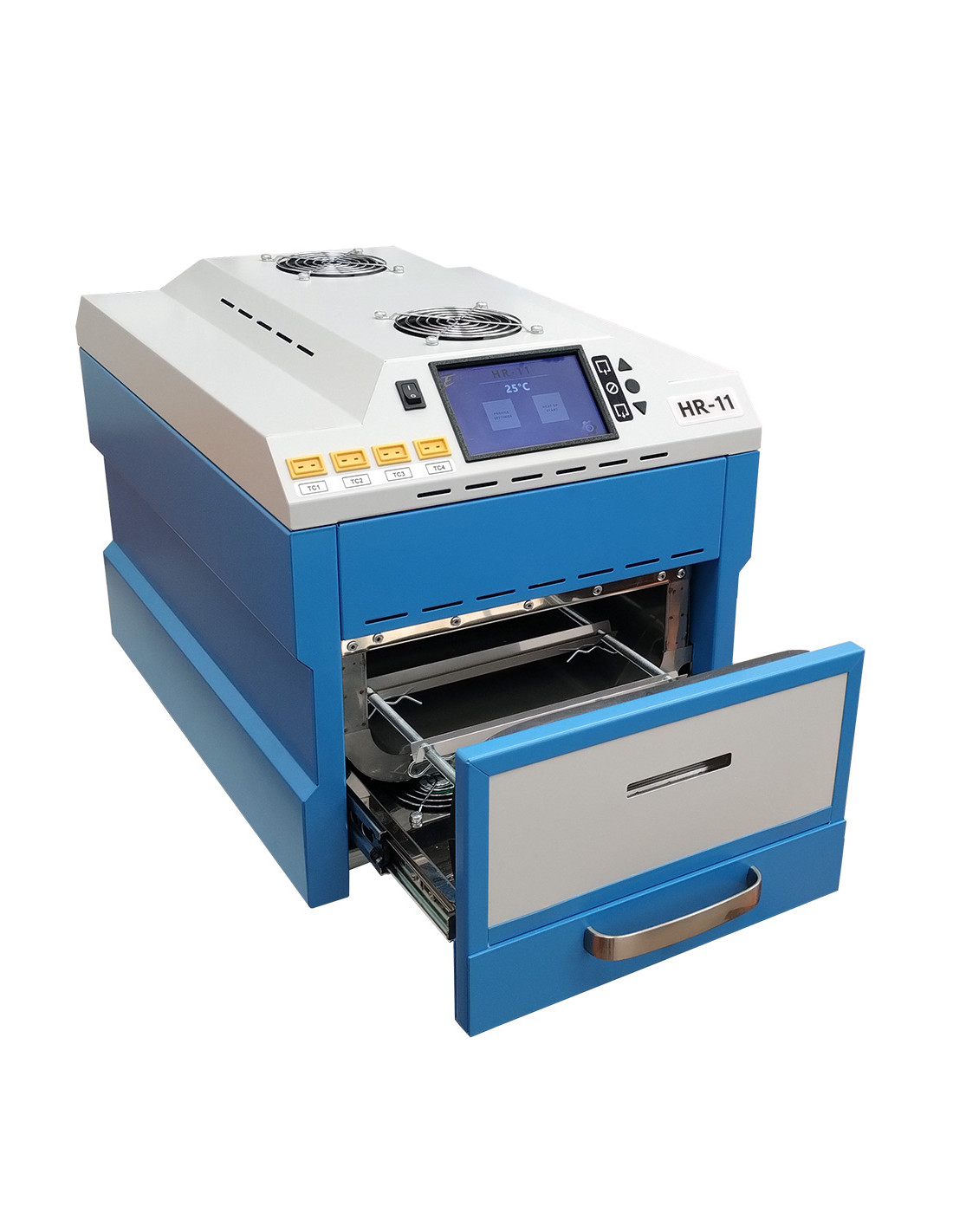

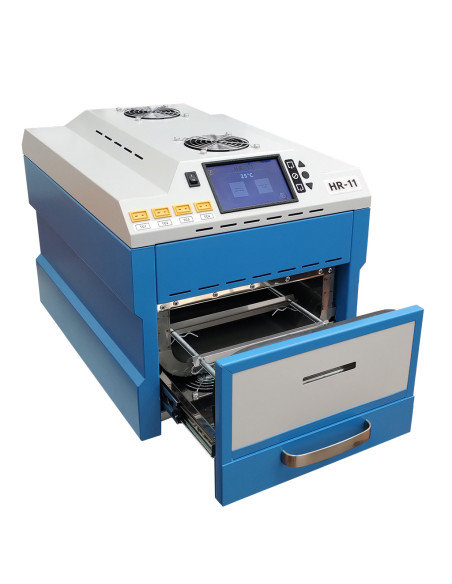

Přetavovací pec s IR a konvekčním ohřevem zaručí rovnoměrný ohřev DPS. Upevnění DPS na nastavitelné držáky v roštu spojené s dvířky. Po otevření dvířek se spustí ventilátory umístěné pod roštem, které rychle ochladí DPS.

Klíčové vlastnosti:
• Procesní komora 220 x 300 mm
• K dispozici jsou 4 externí termočlánky pro záznam termoprofilu
• Ovládání pomocí tlačítek a dotykového LCD displeje na předním panelu
• Programovatelné samostatně nebo pomocí PC a aplikace HRWin pod Windows
• Integrovaný odvod výparů z nitra komory po přetavení
• Motoricky ovládané otevírání dveří – programovatelné
• Automatické nucené chlazení DPS po přetavení - programovatelné
• Lineární nebo sedlový termoprofil se 6 segmenty
• Speciální profil sušení až do 16 hodin při 150 °C
• Napájení 230V/50 Hz a tepelný výkon až 3100 Watt

Postup práce:

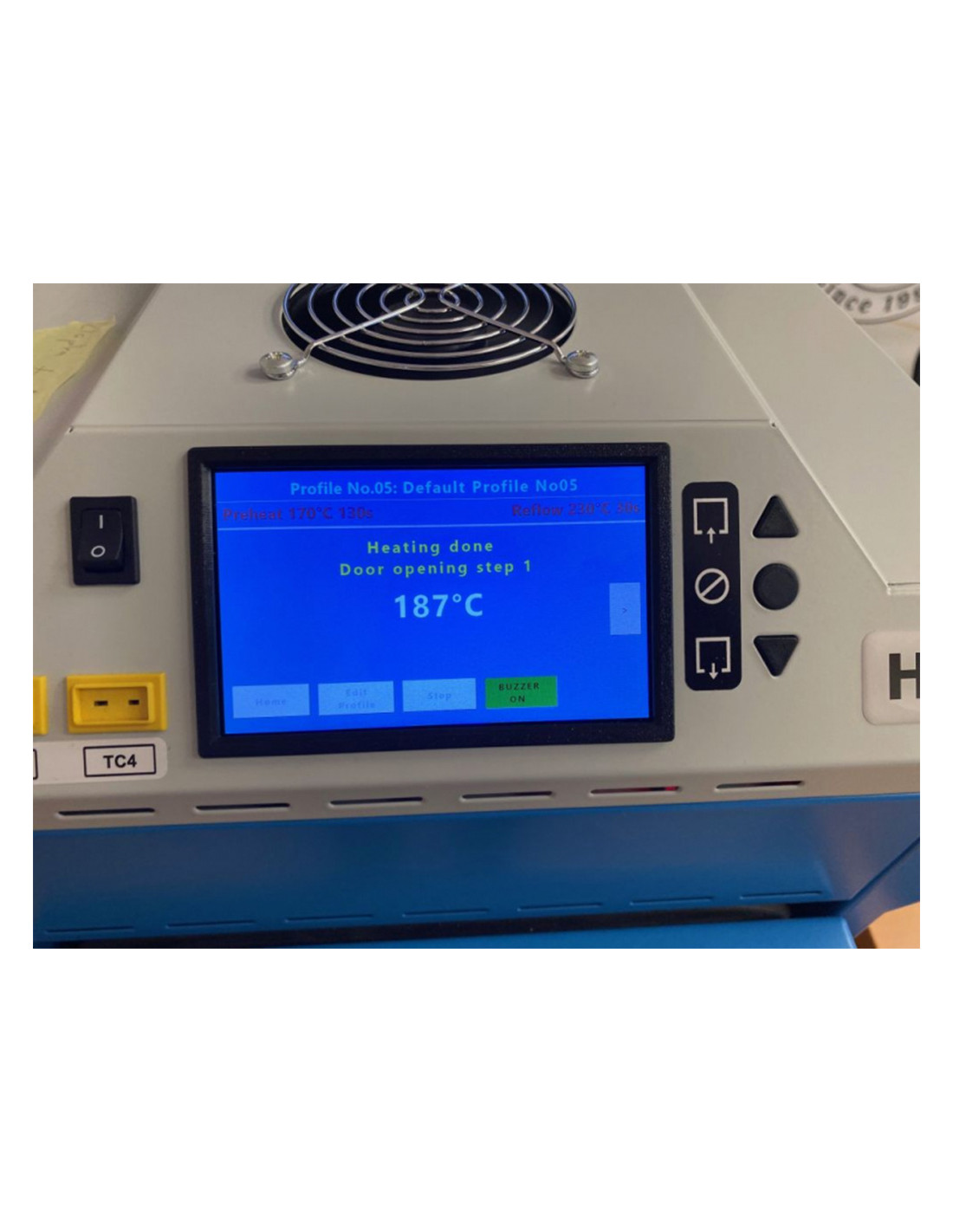

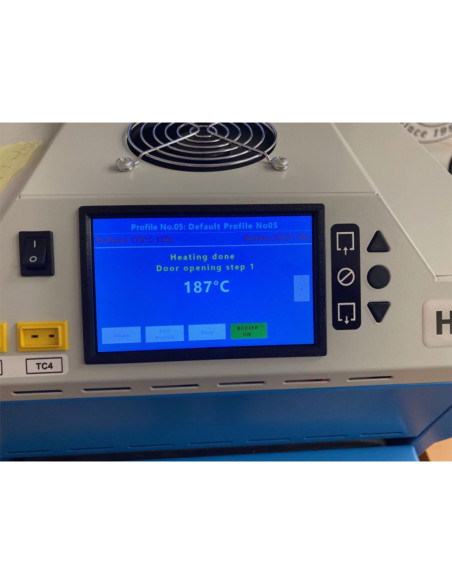

Pec se připojí k síti a odsávací vývod k Odsávací jednotce FE-10. Po zapnutí pec nabízí možnost spustit poslední použitý profil, nebo zvolit jiný profil z nabídky, případně vytvořit nový profil. Pokud používáme stále stejný profil, tak stačí ovládat pec třemi tlačítky vedle displeje. Pomocí vestavěného displeje zadáváme a prohlížíme nastavené parametry, sledujeme průběh procesu a teploty a orientační grafický průběh.

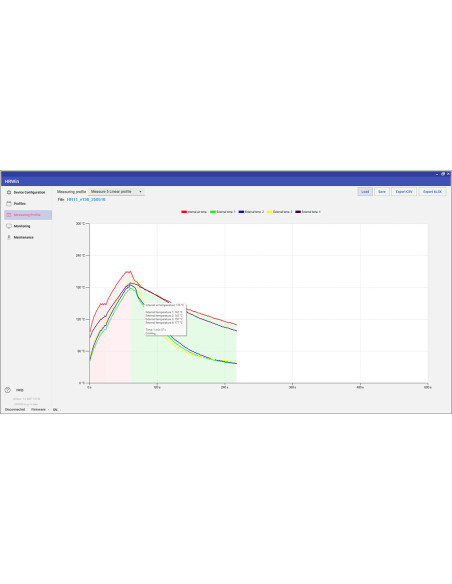

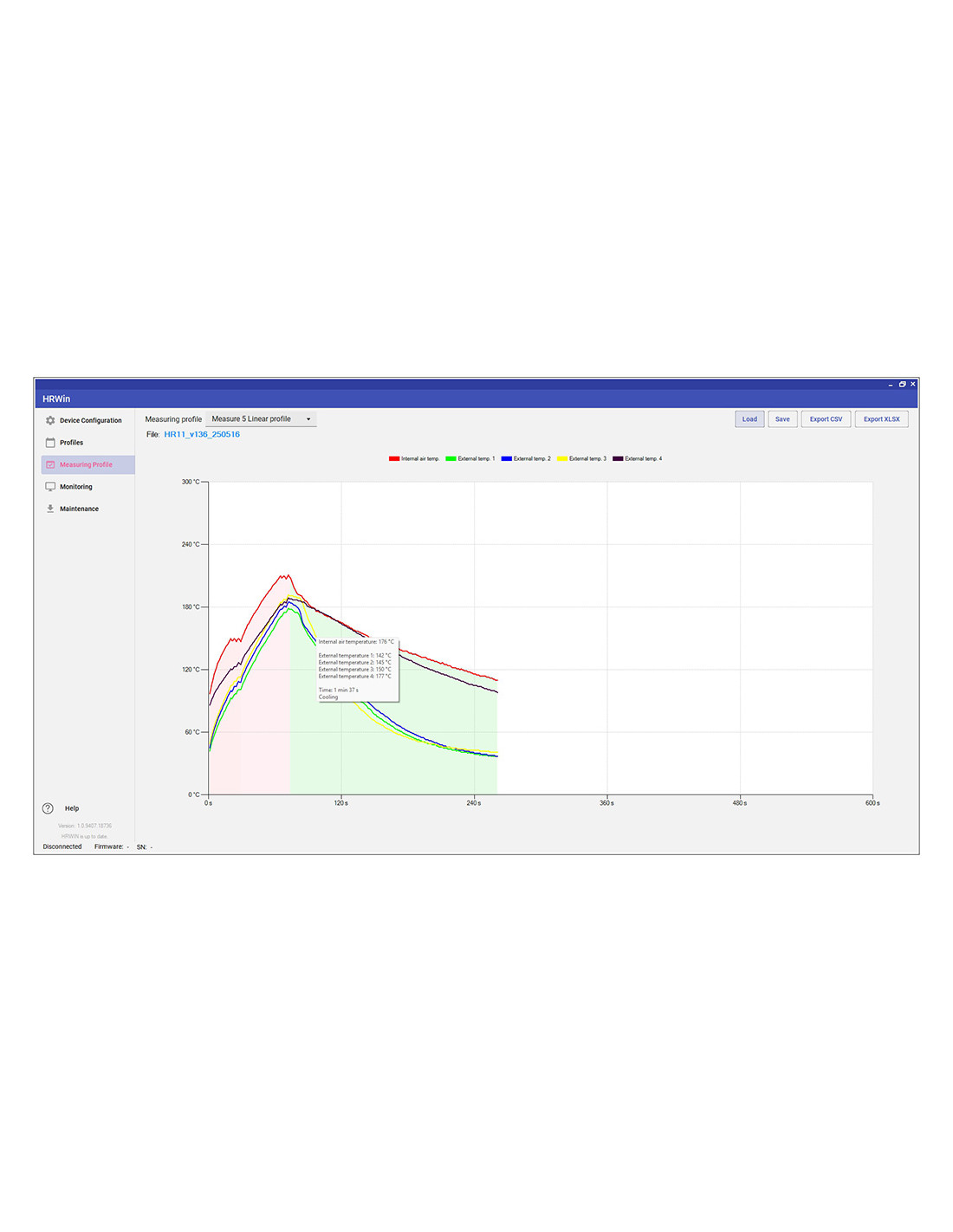

Pro vytváření nového profilu můžeme použít vestavěný dotykový displej nebo po připojení k PC s dodávaný program HRWin. V programu HRWin vidíme okamžitý průběh teploty na grafu a tento průběh můžeme uložit. Rovněž můžeme archivovat i profily uložené v peci a prohlížet archivované průběhy.

Předností zásuvkové jednokomorové reflow pece je možnost nastavení zvláštního teplotního profilu pro každou desku, přičemž maximální doba pájení není prakticky omezena. HR-11 umožňuje zadávat 3 typy programů

- sedlový - nastavují časy a teploty předehřevu a reflow
- lineární - nastavuje se nárůst teploty zvlášť v každém ze 6 segmentů
- sušící - udržuje nastavenou teplotu až po dobu 16 hodin

Programuje se čas a teplota předehřevu, čas a teplota přetavení případně jiné parametry. Programy se ukládají do paměti pece a mohou být zálohovány do PC pomocí programu HRWin.
